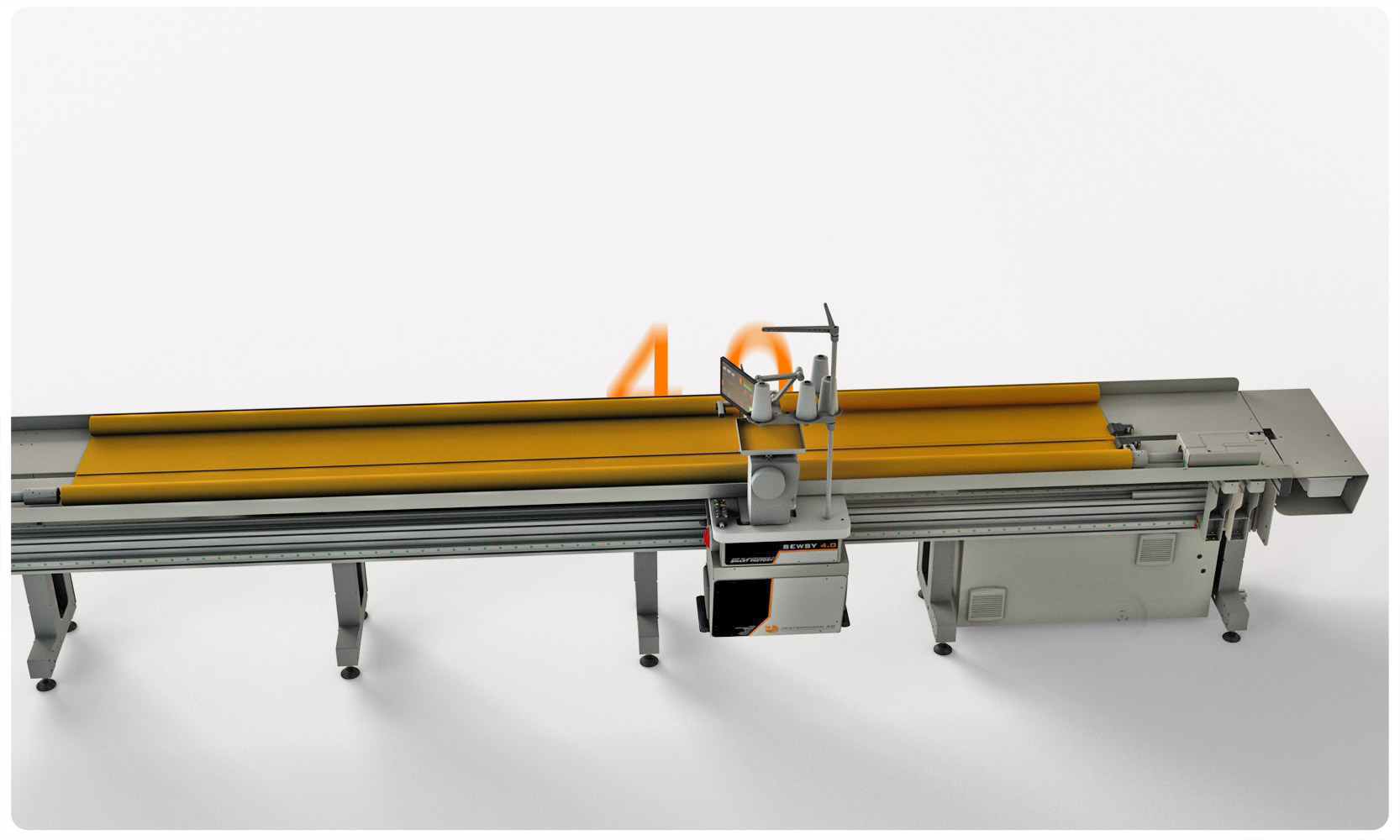

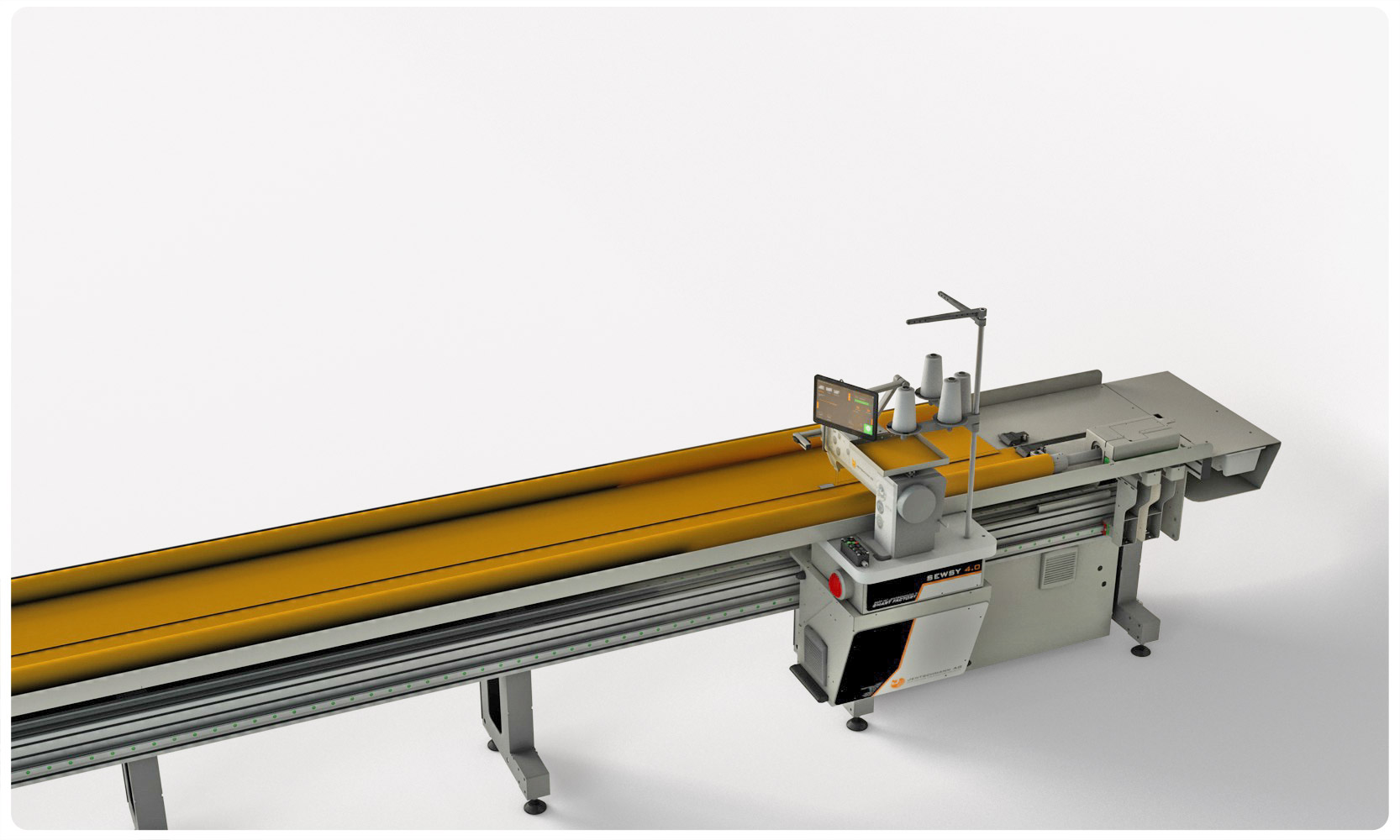

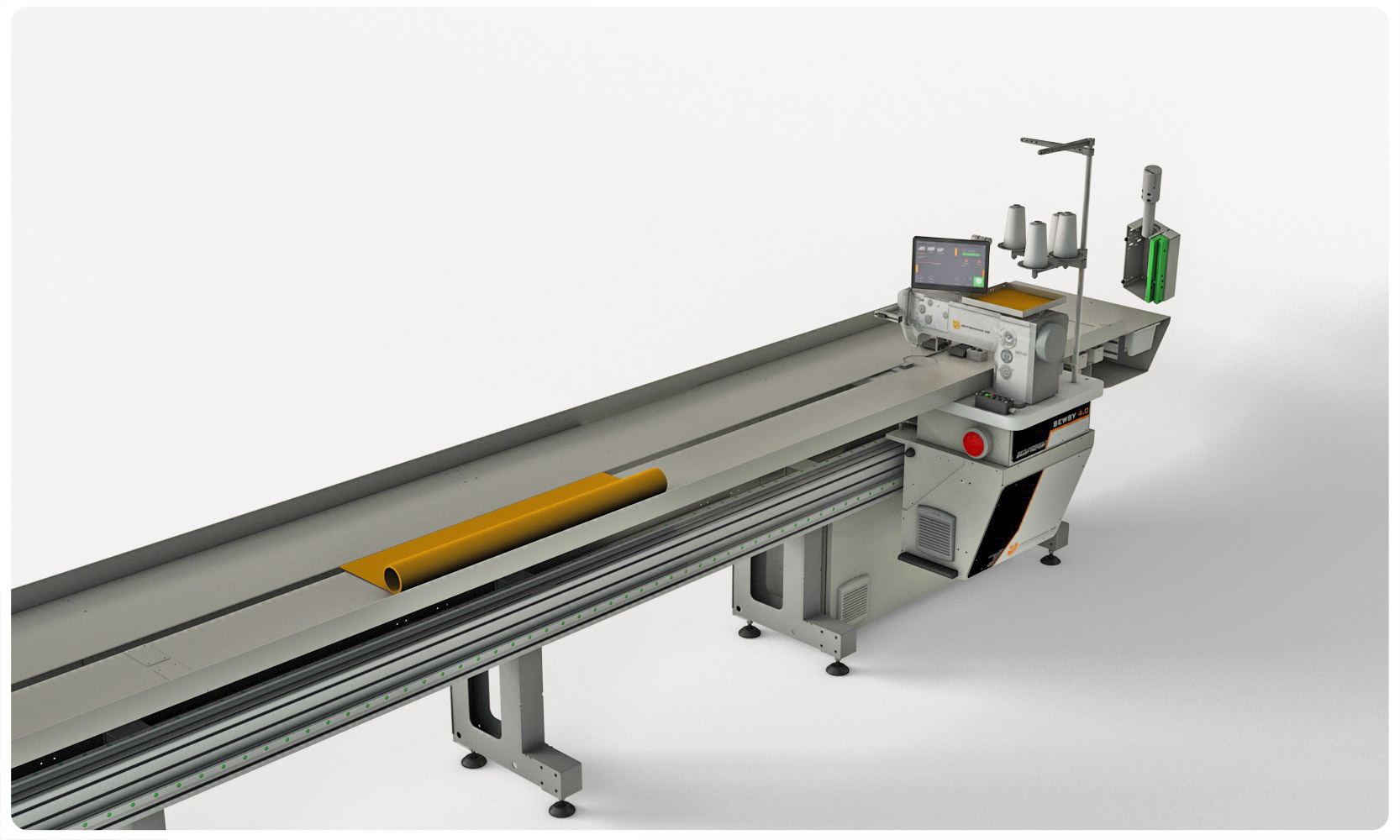

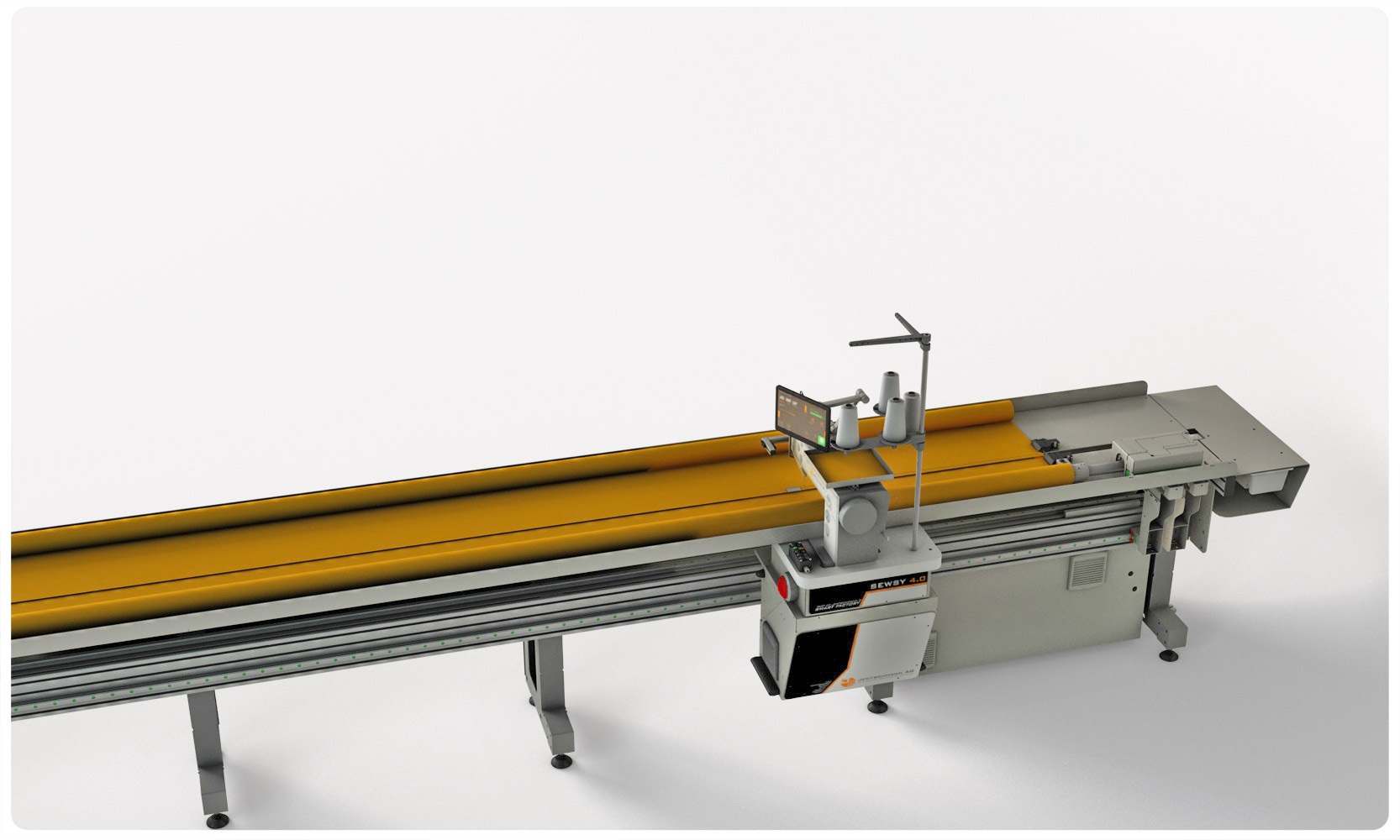

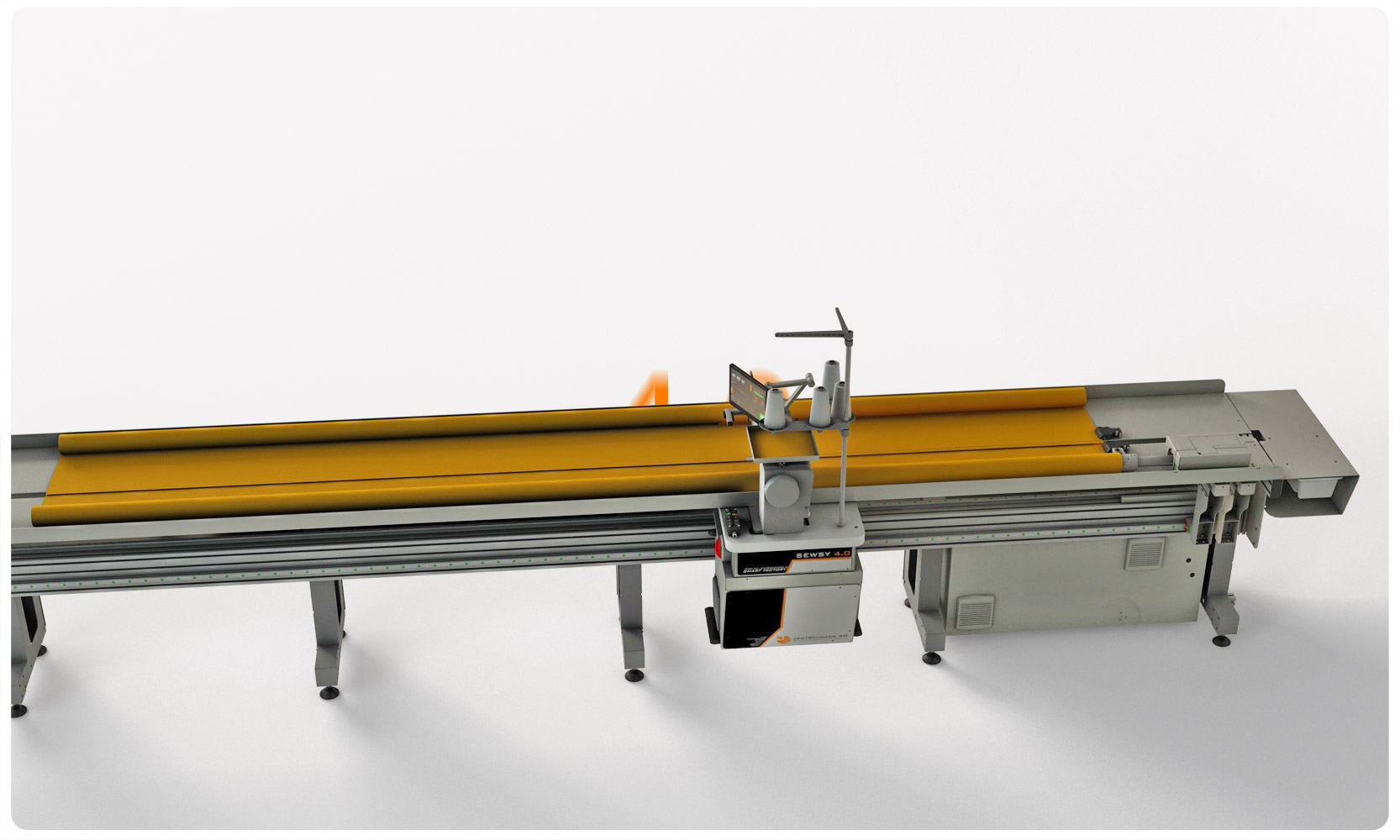

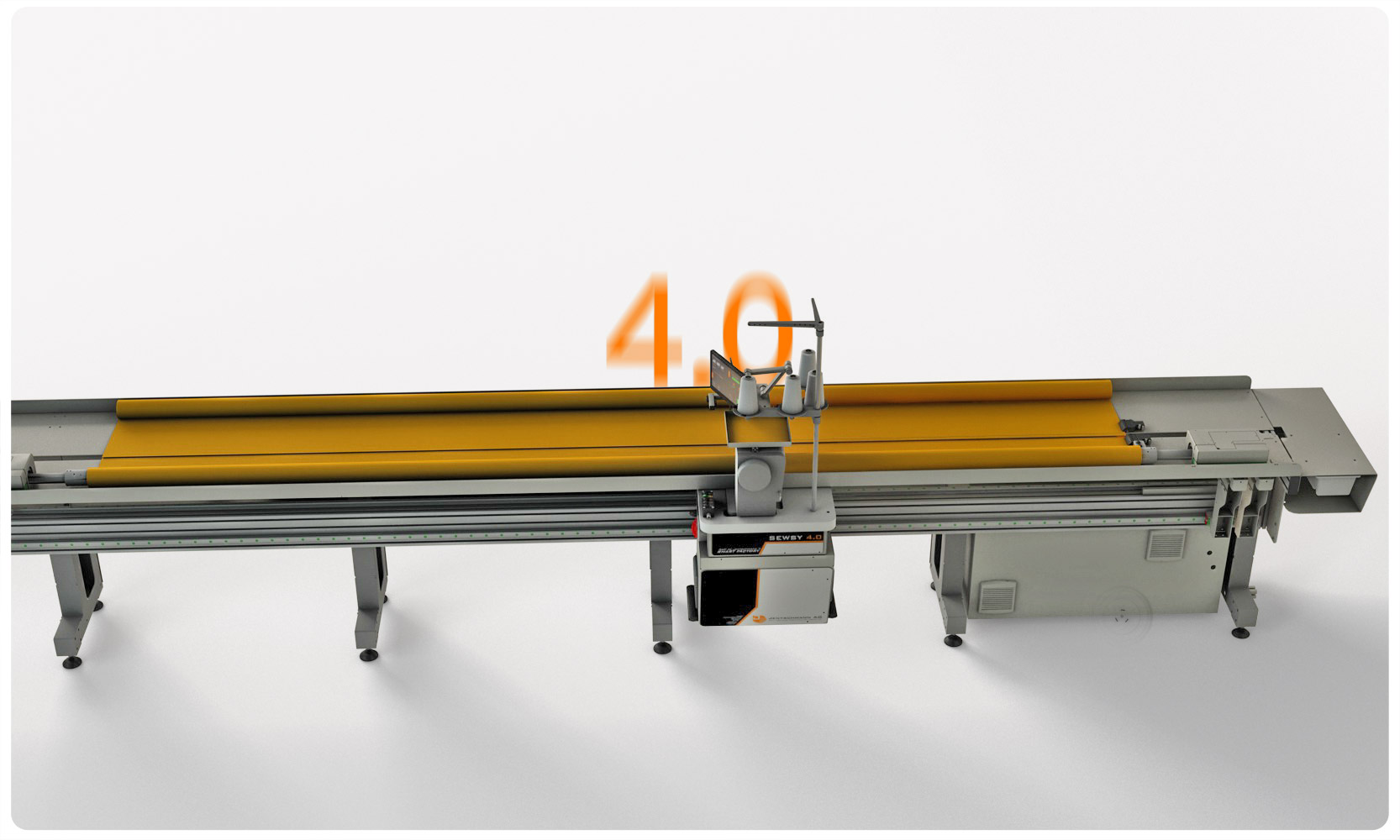

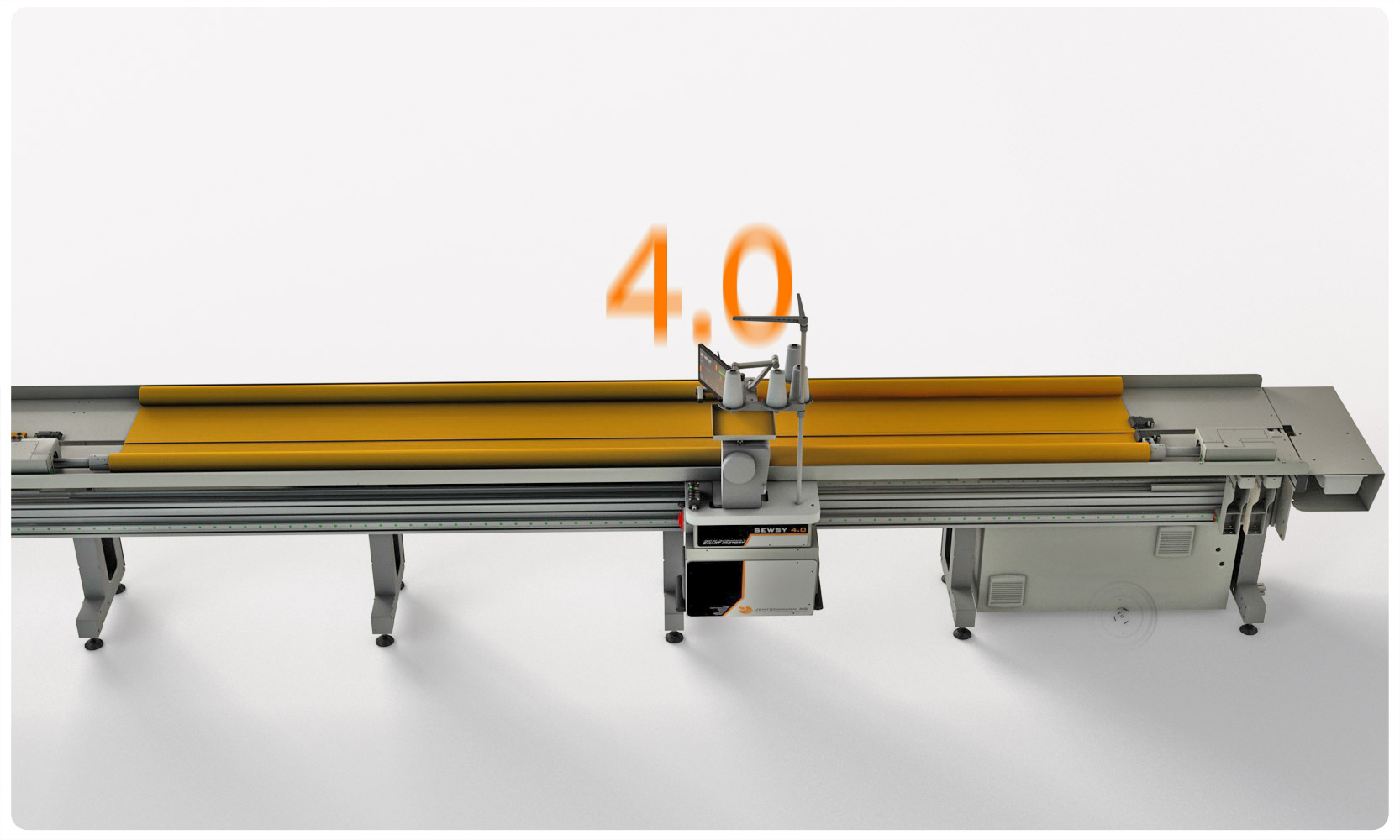

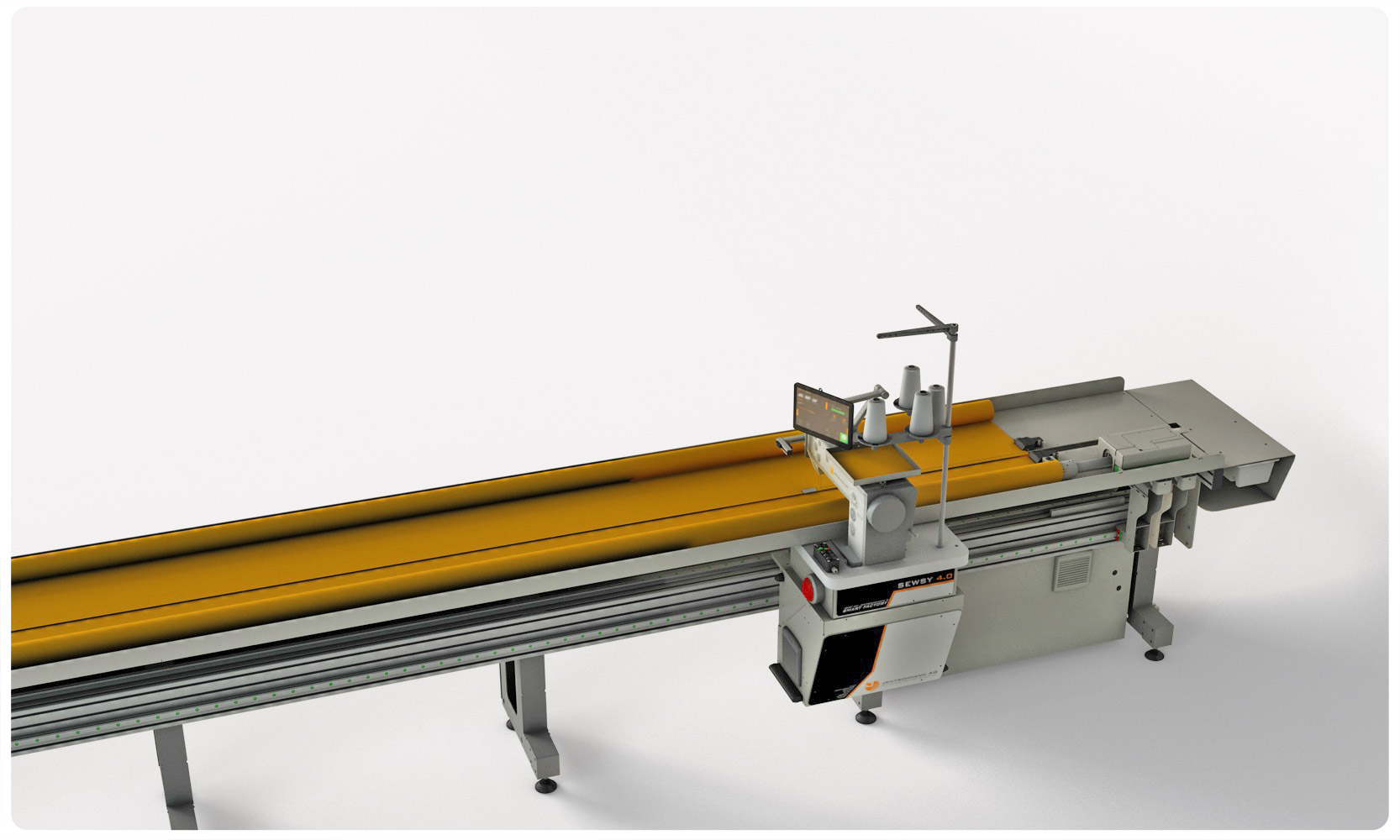

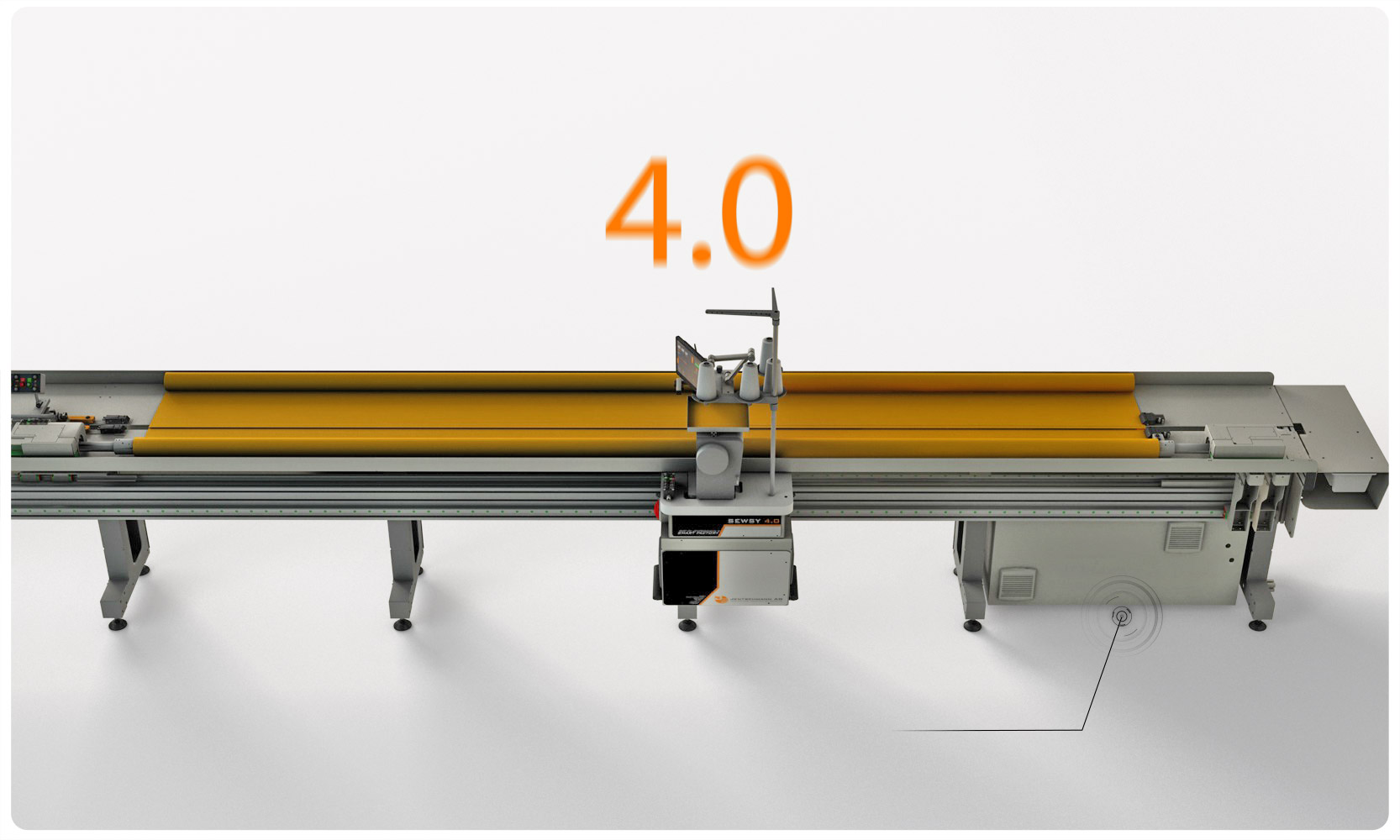

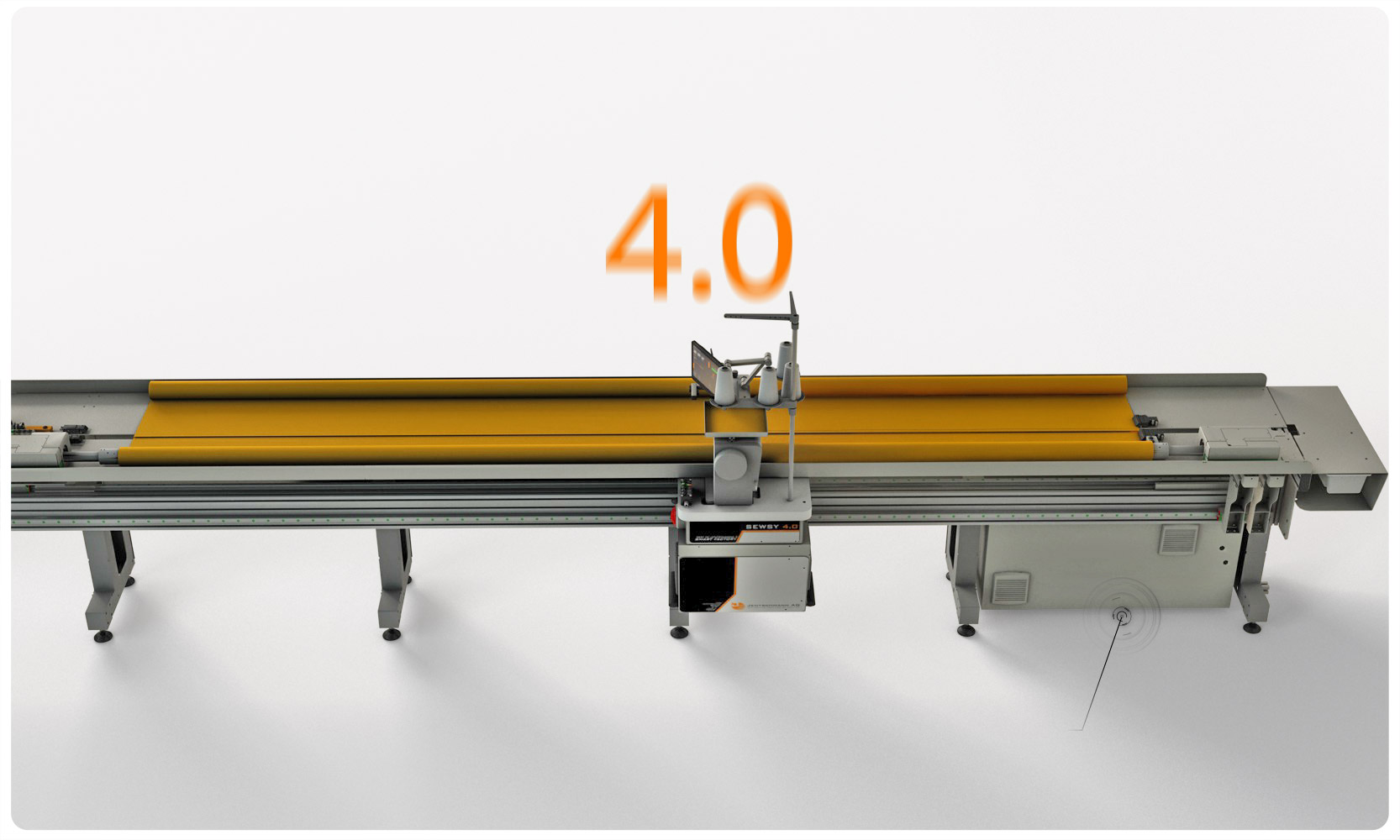

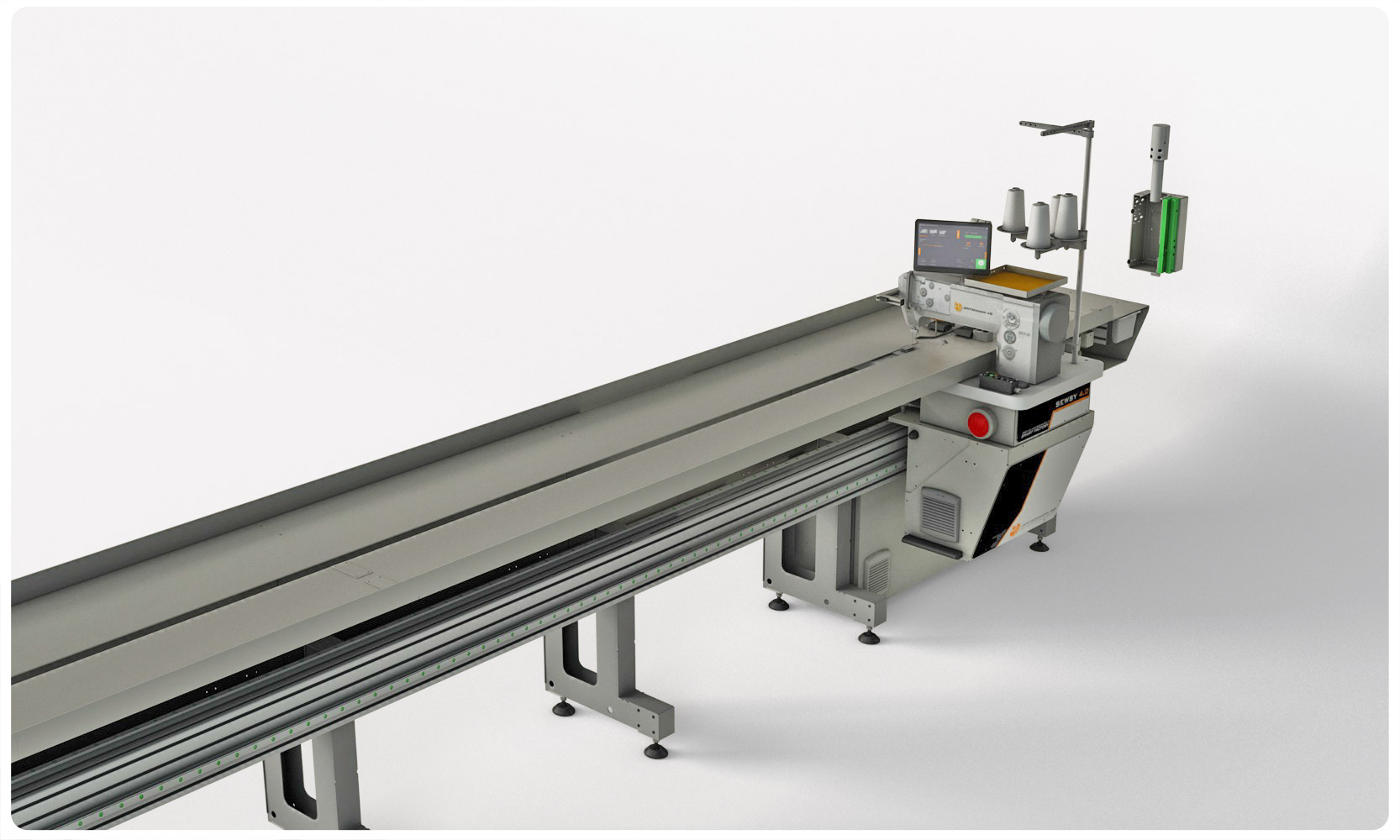

HOCHLEISTUNGS-NÄHANLAGE

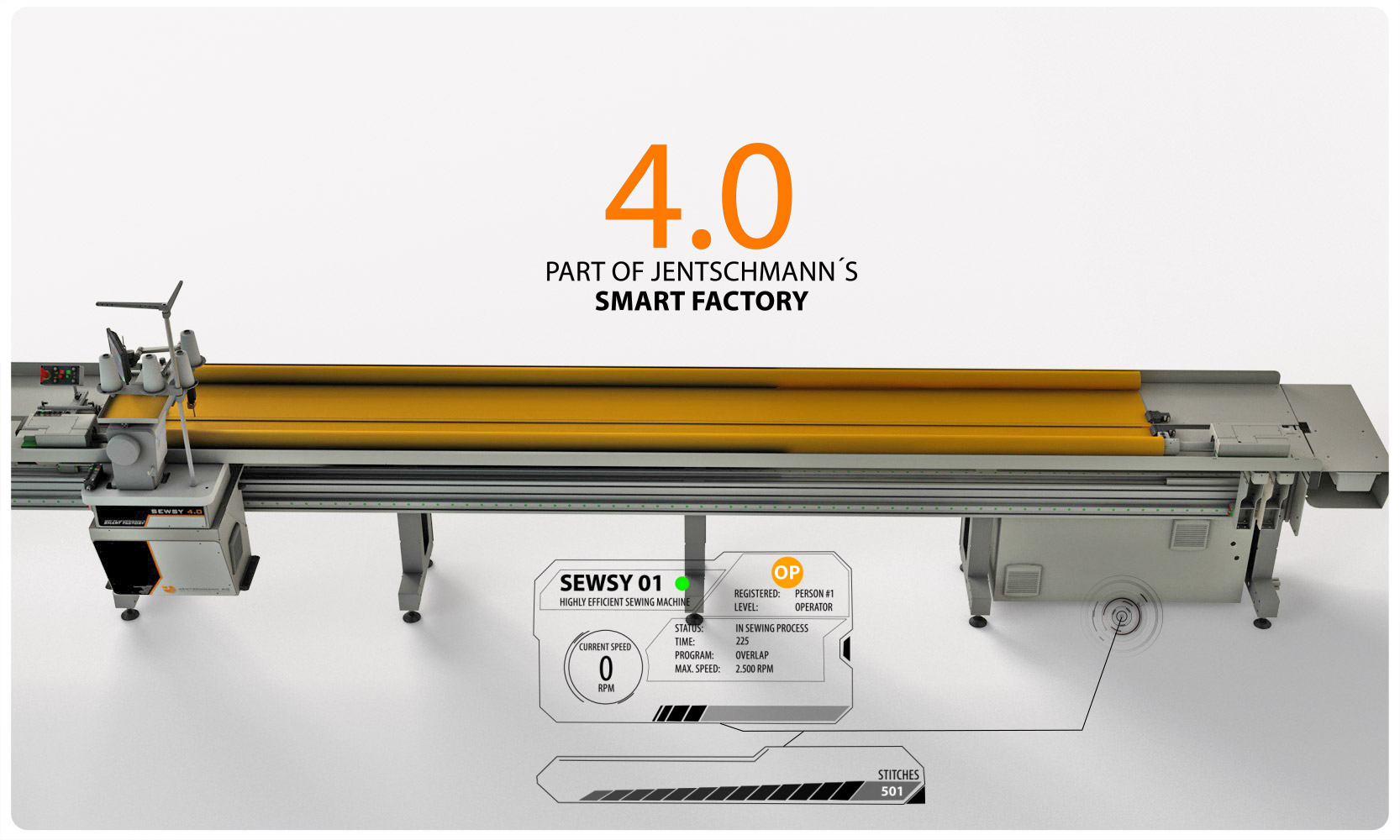

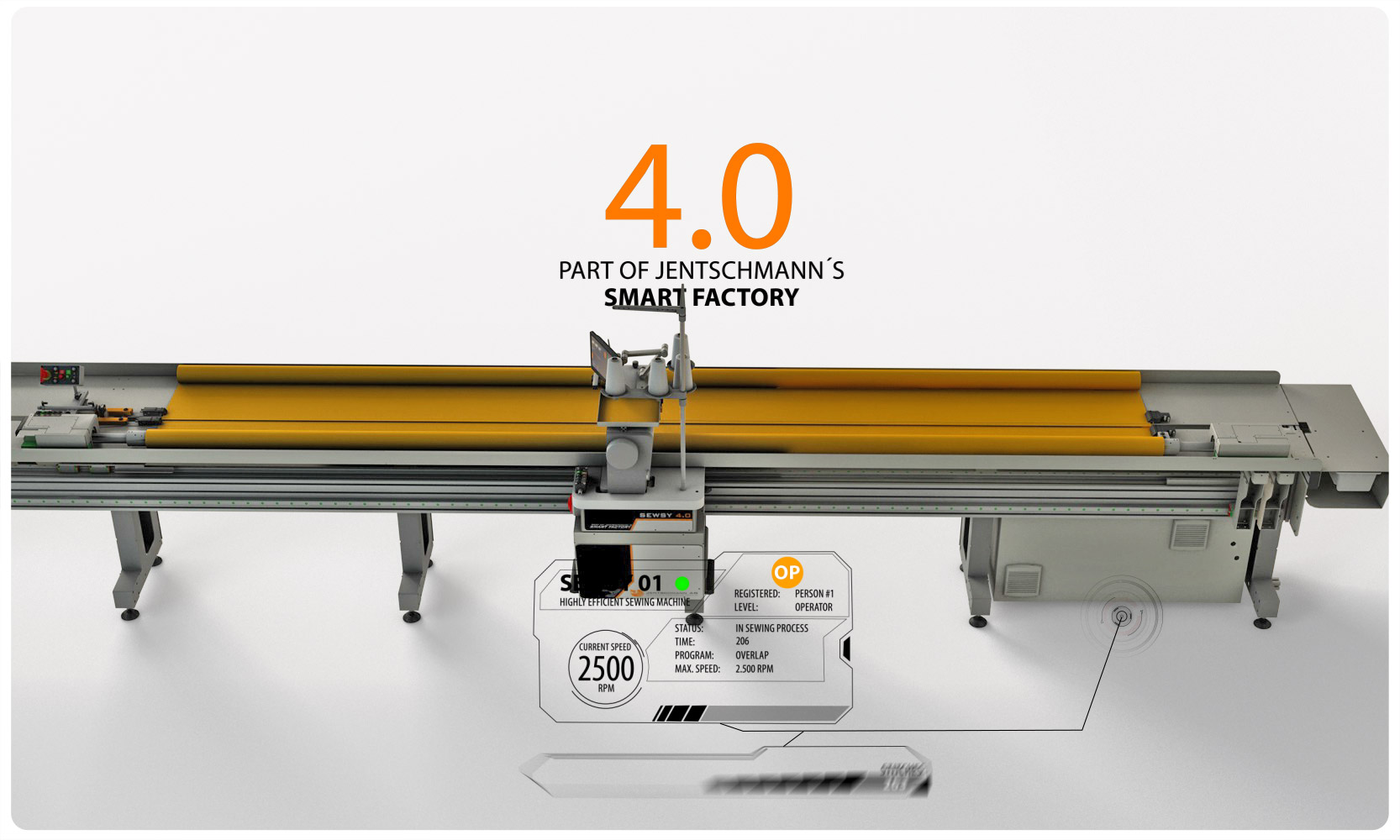

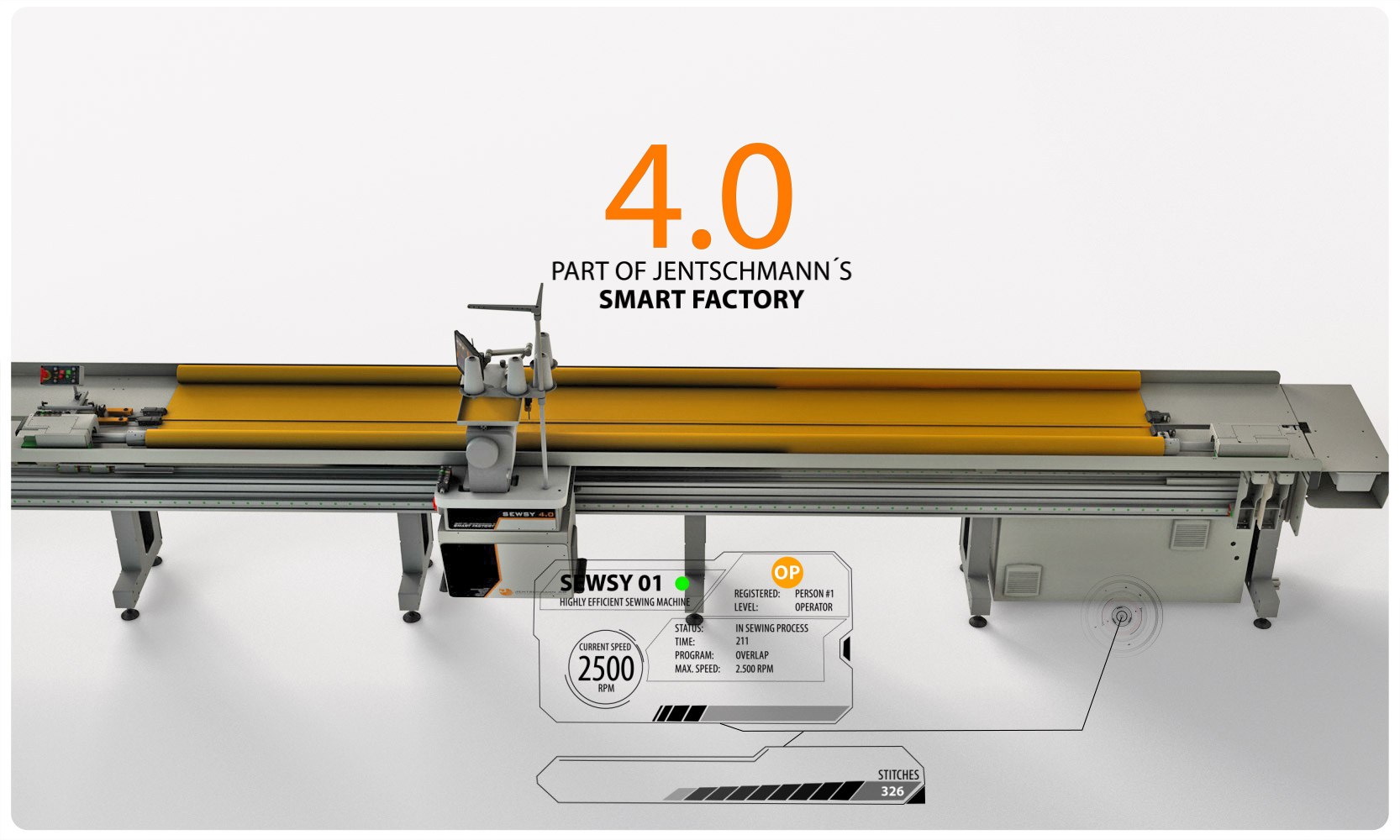

SEWSY 4.0


Jetzt noch

Smarter


Jetzt noch

Smarter

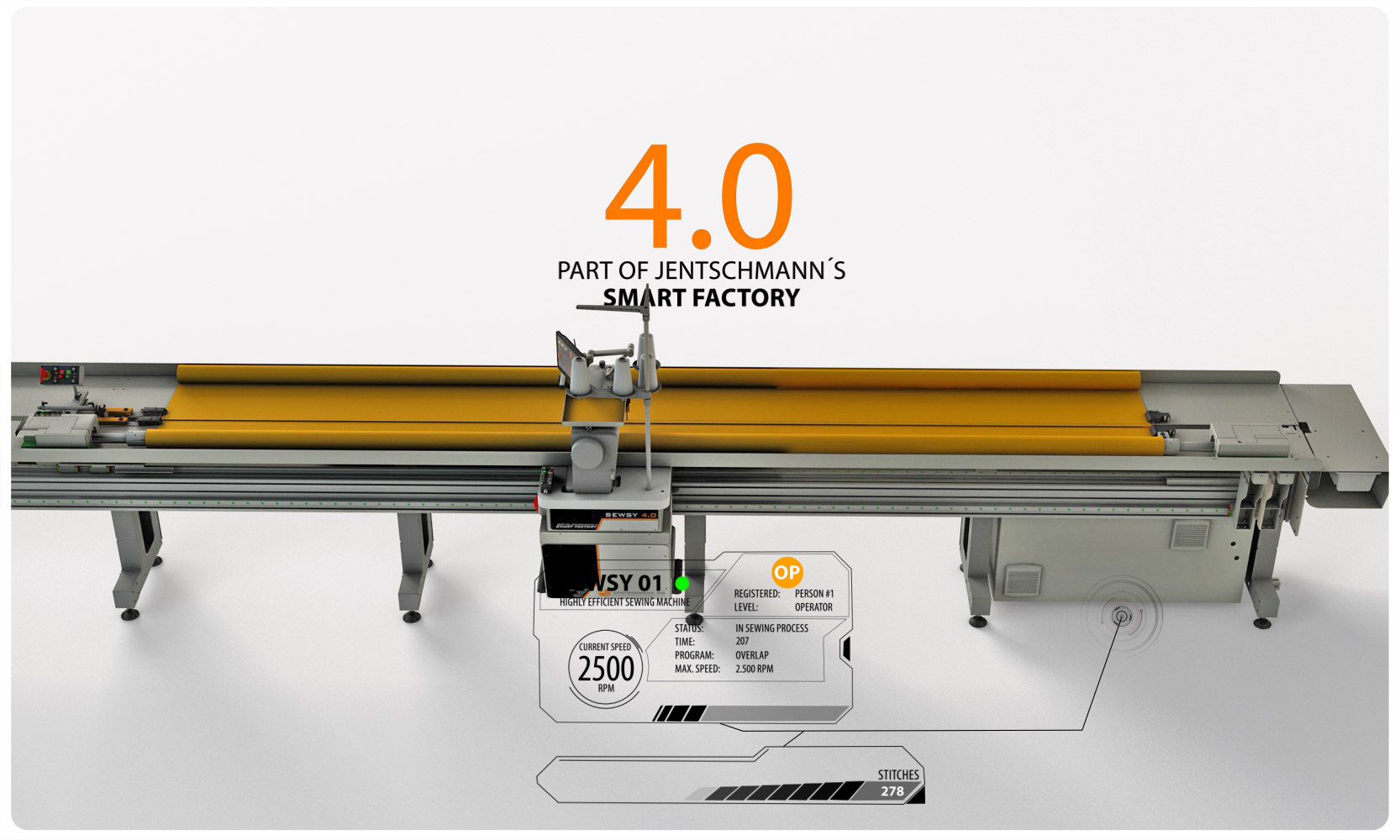

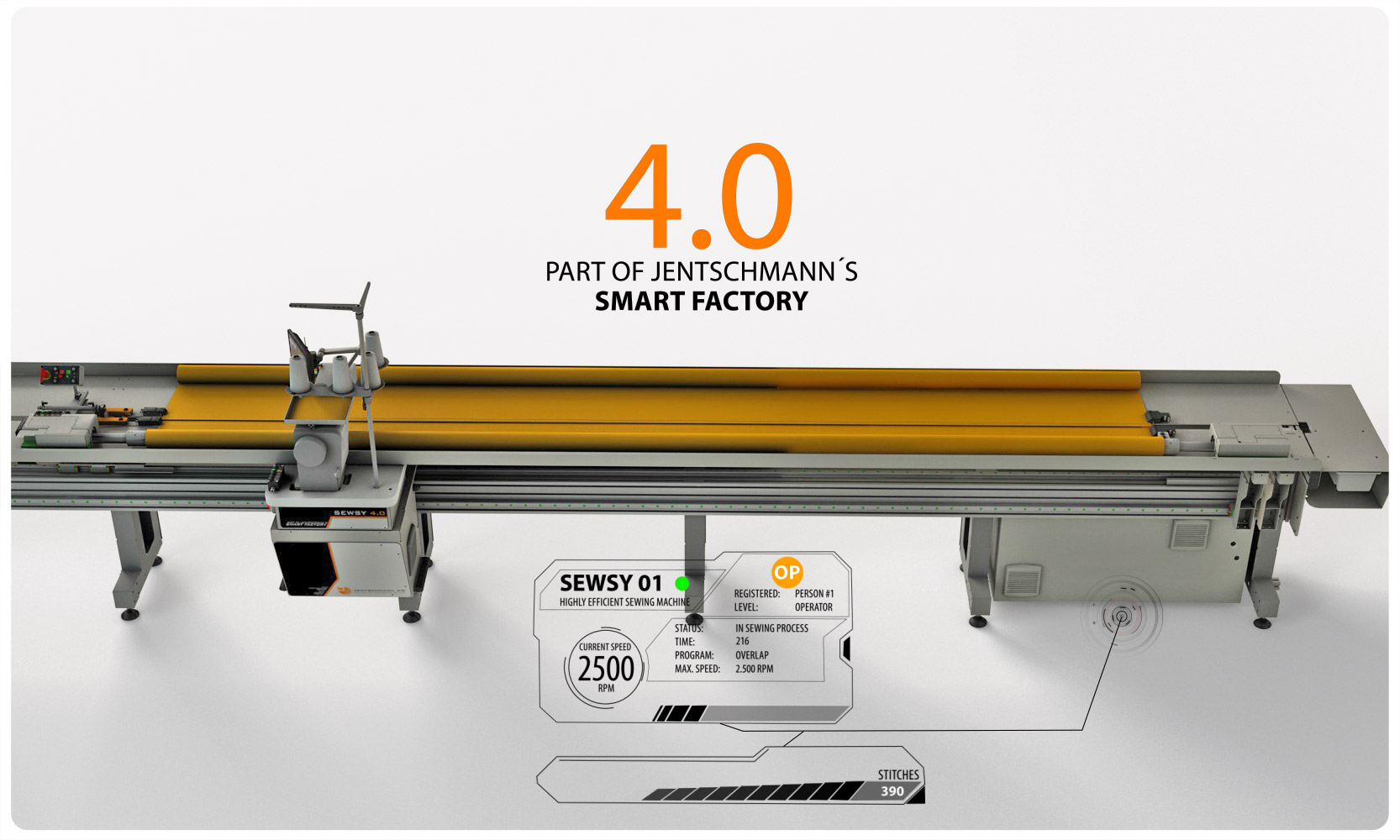

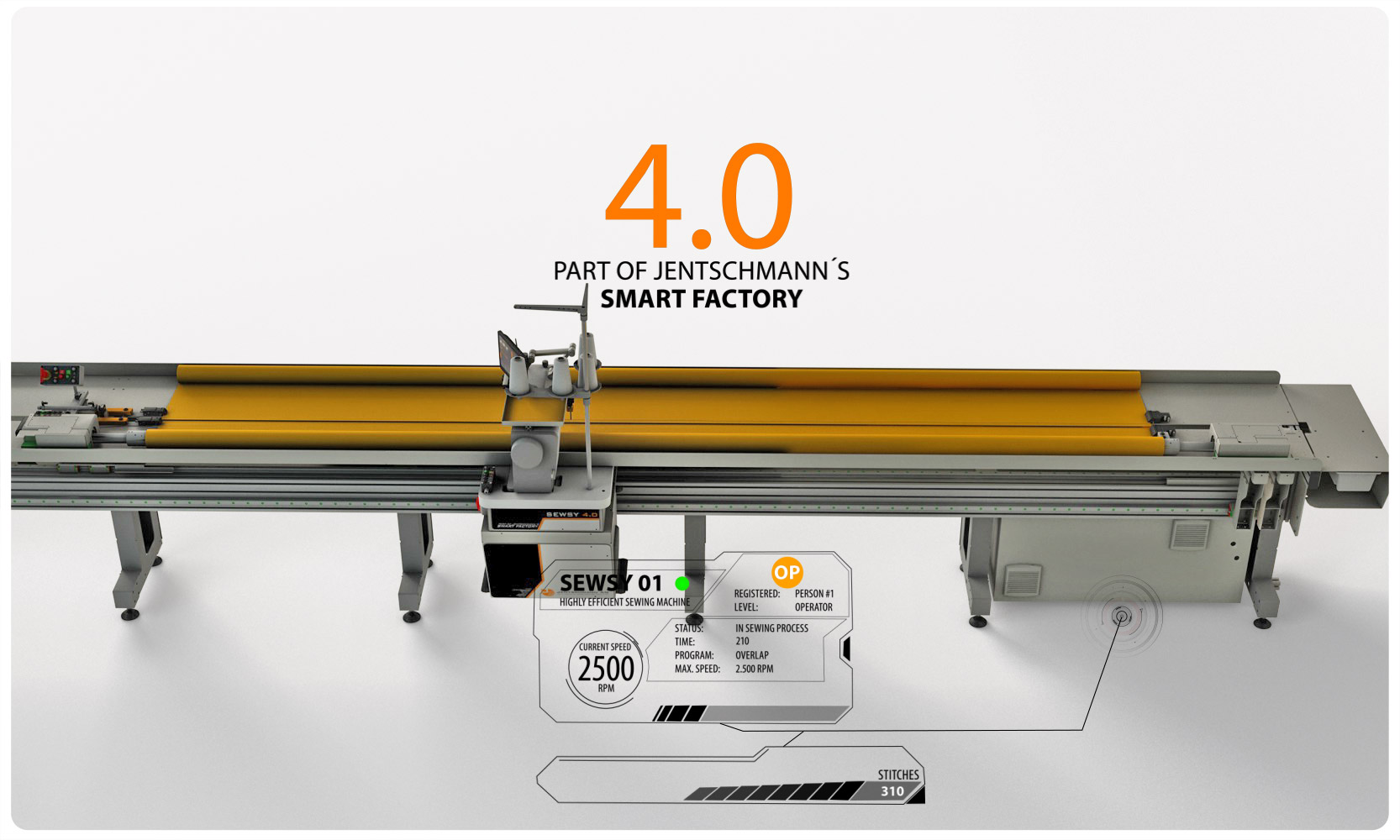

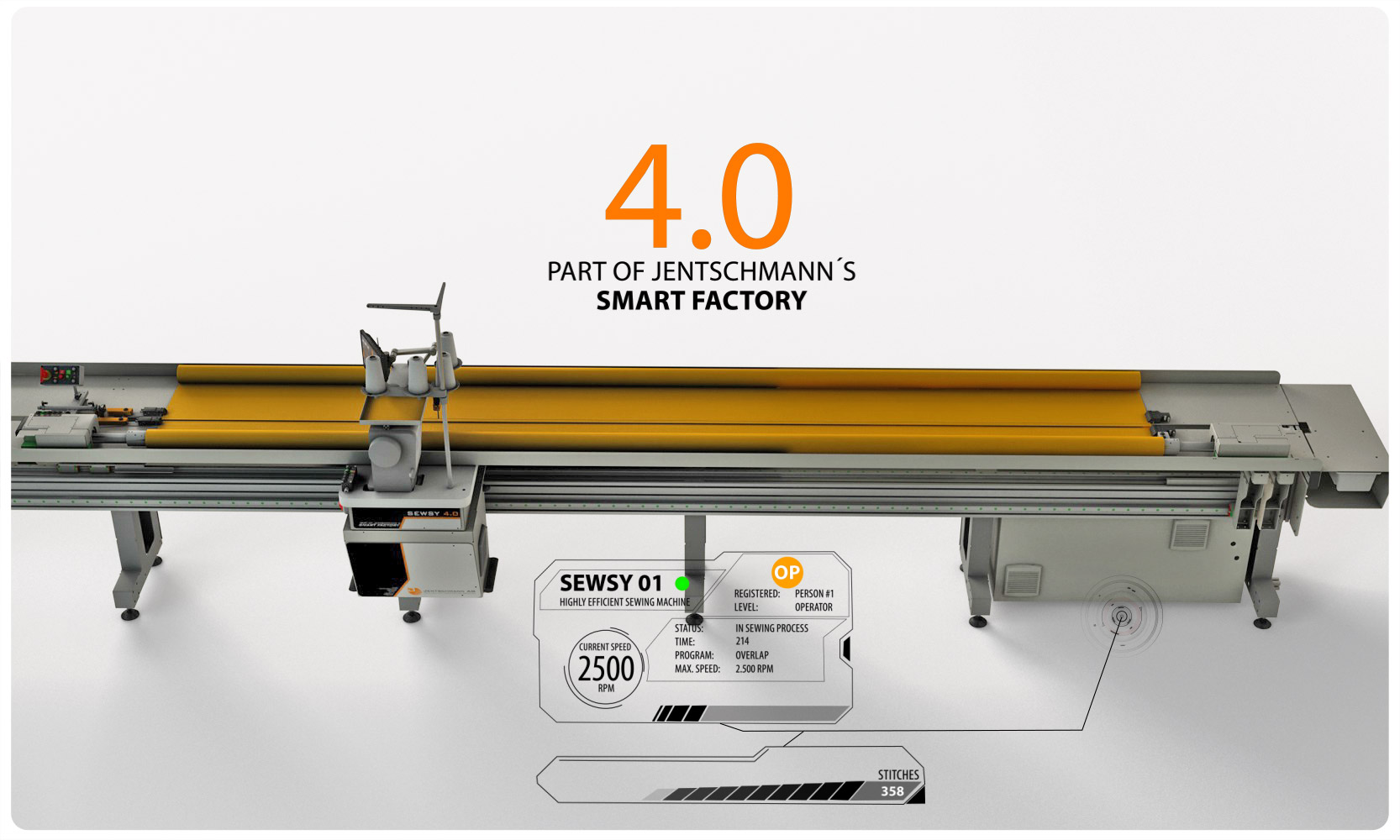

Das Steuerungskonzept der Sewsy 4.0 wurde komplett überarbeitet und bietet nun zahlreiche neue Features.

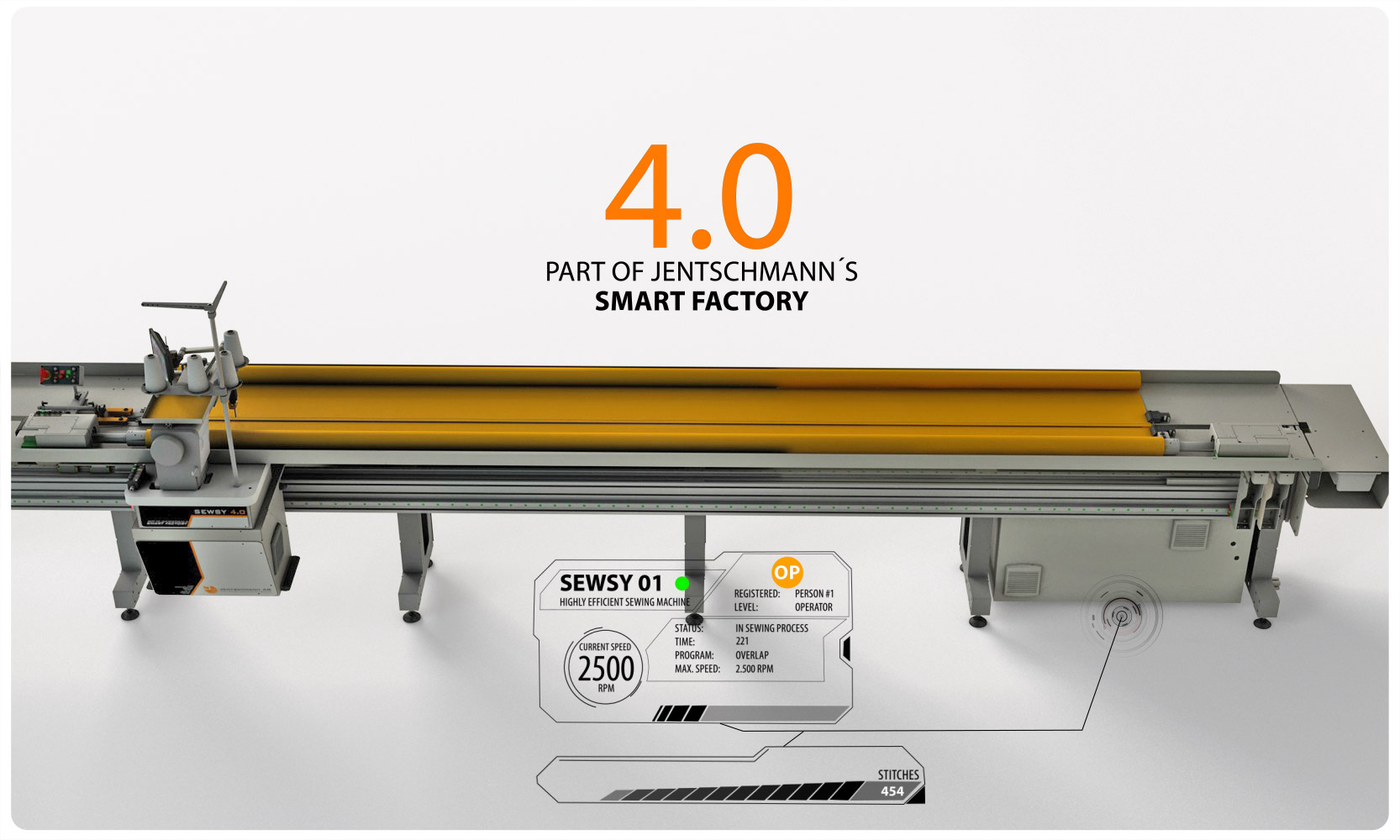

MODERNES HMI

Die Maschine verfügt nun über ein 10" Touch Display mit einer Auflösung von 1920 x 1200 in einem hoch modernen UI Design.

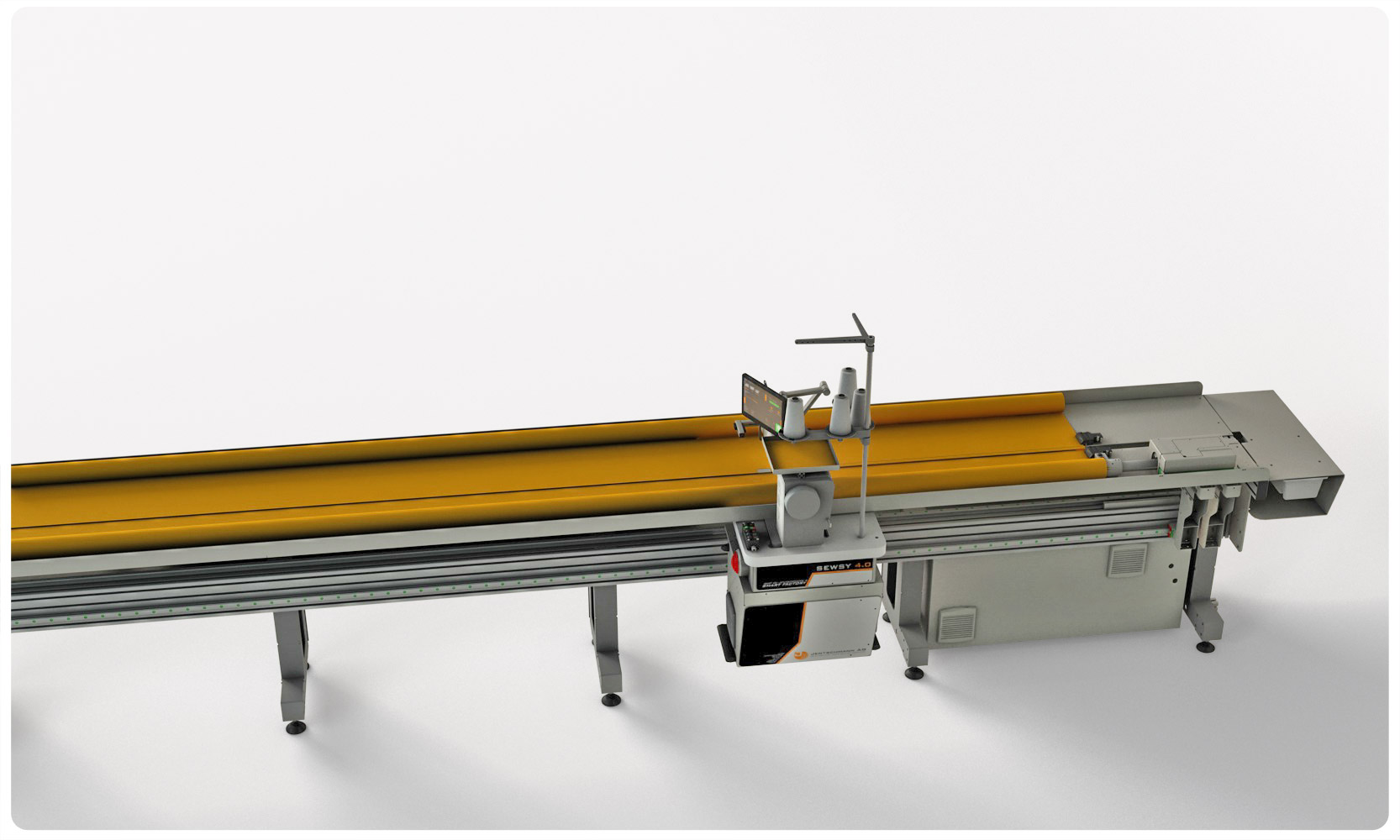

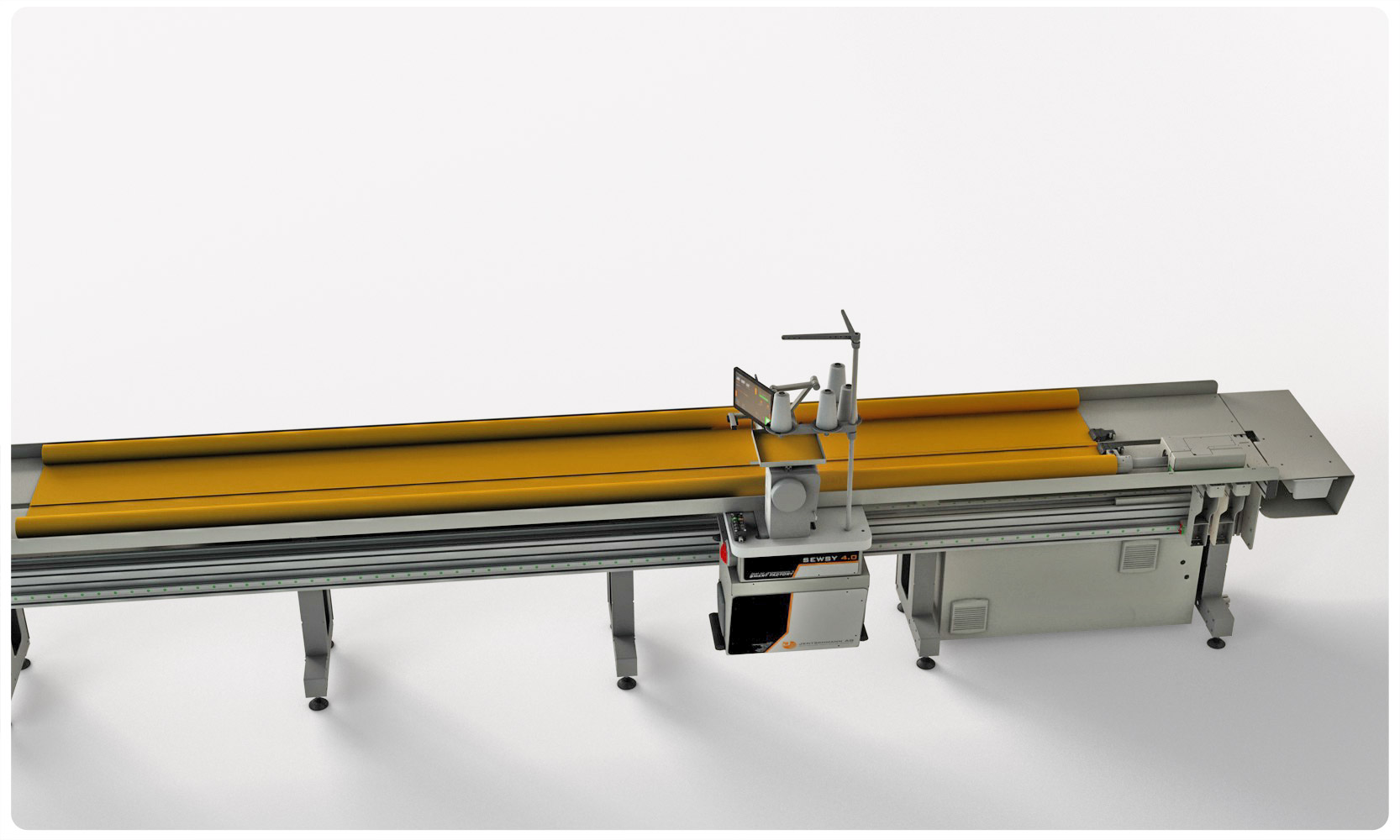

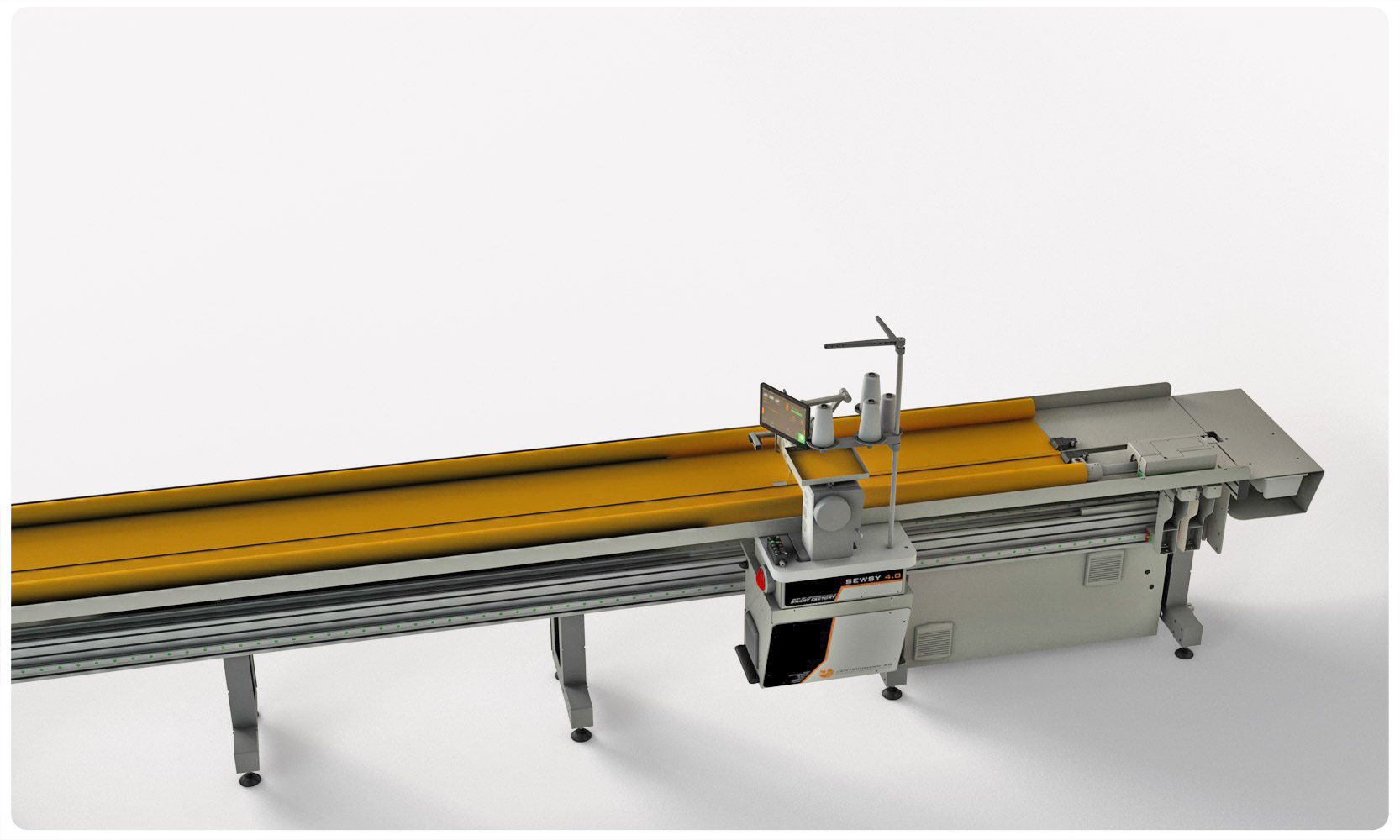

ELEKTRISCHE KLAMMER

AUTOMATISCHE POSITIONIERUNG

Die bewegliche Klammer positioniert sich automatisch gemäß der eingegebenen Nahtlänge und optimiert somit die Handlingzeiten.

DEFINIERTE STOFFSPANNUNG

Nach Einführen und Klemmen des Stoffes zieht die elektrische Klammer den Stoff mit einer einstellbaren Strecke. Diese Spannstrecke ist abhängig von der Länge der Stoffes und ist im Programm als "mm/m" einzugeben.

Smarte Features, die das Arbeiten effizienter machen.

RESTFADENWÄCHTER

Die Länge des Restfadens der Spulen wird durch einen digitalen Stichzähler als Annäherung ermittelt. Die Prozessfreigabe ist von der Klammerposition abhängig.

NAHTPROGRAMME

Es ist nun möglich unterschiedliche Nahtabläufe in verschiedenen Programmen zu speichern. So können unterschiedliche Start- und Endpositionen mit unterschiedlichen Riegelstichen definiert werden.

ETIKETTPOSITION

Sollen Etiketten in einer definierten Position der Seitenumlage eingenäht werden, so kann nun die Maschine nach Erreichen dieser Position automatisch stoppen.

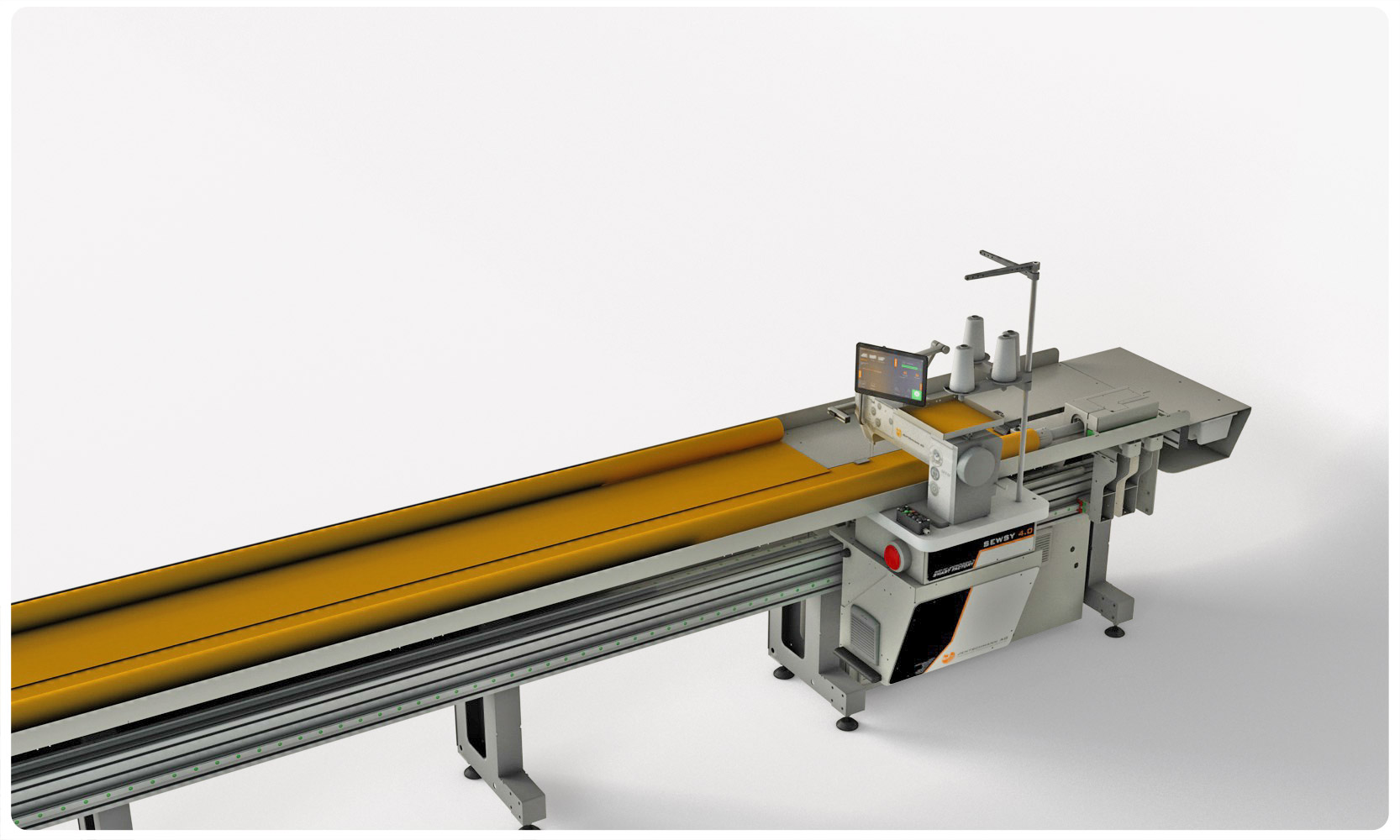

OPTIMIERTE ERGONOMIE

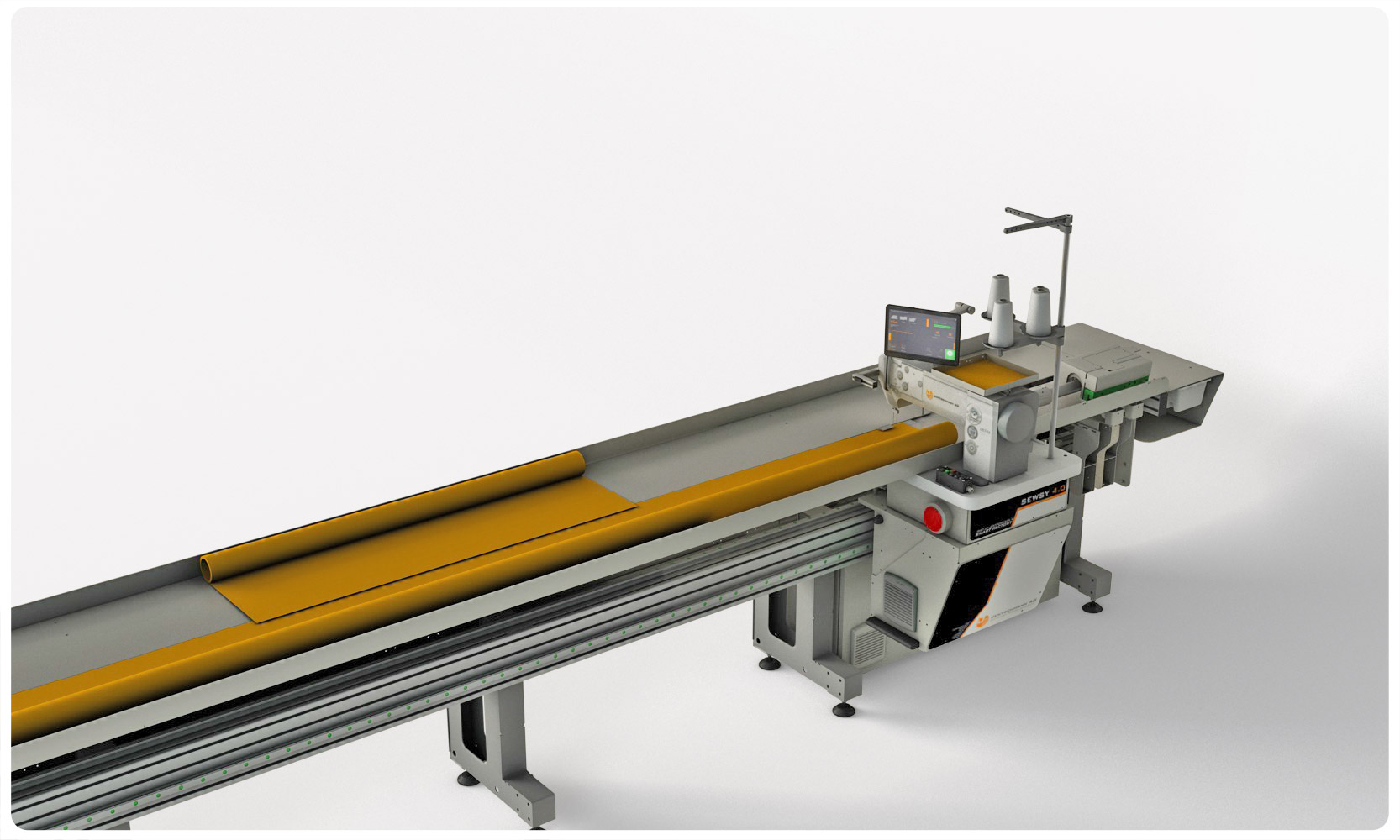

VERSTELLBARES DISPLAY

Die Position und Winkel des Touch Displays kann auf die Größe der Bedienperson eingestellt werden.

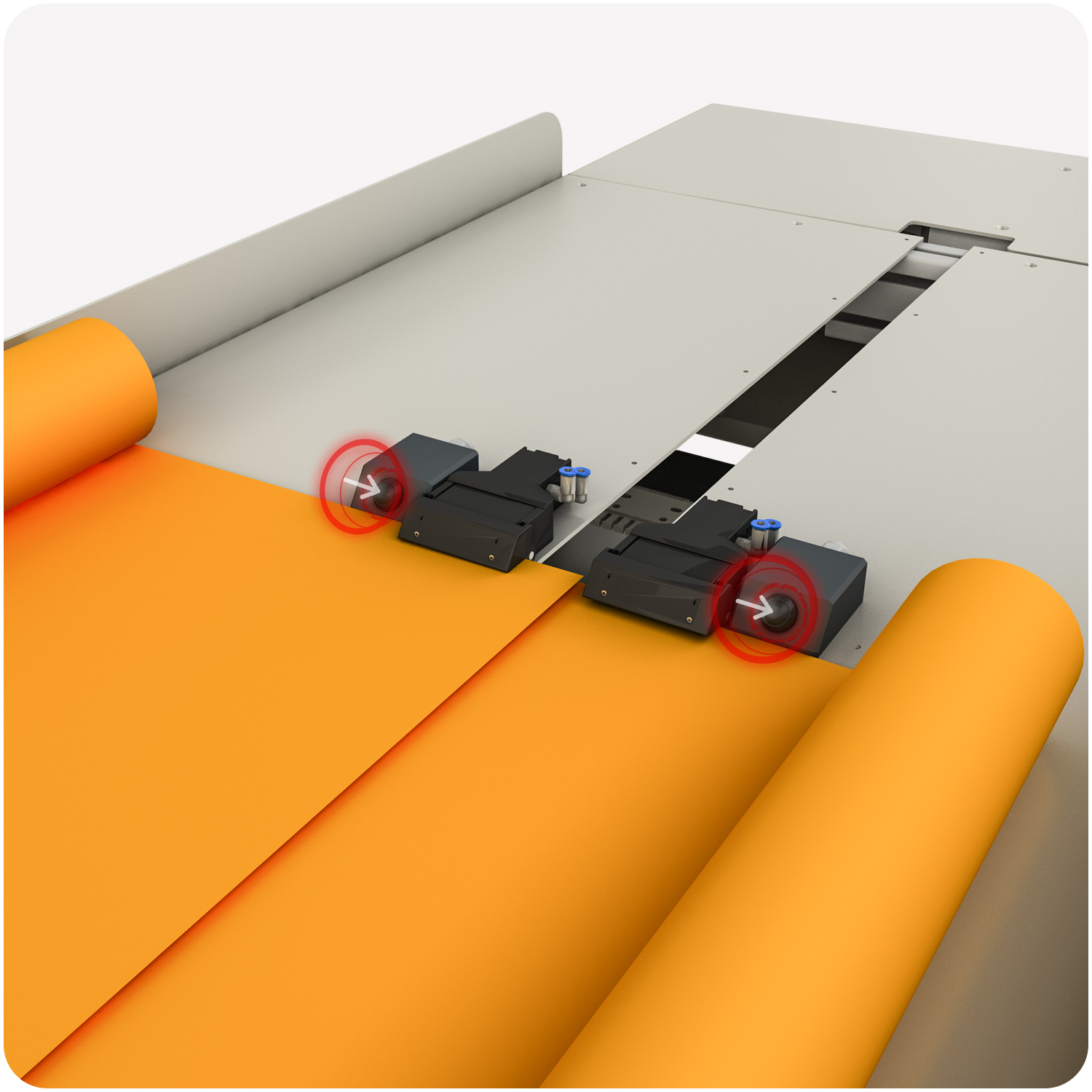

OPTIMAL ERREICHBARE BEDIENELEMENTE

Die Position und Funktion einzelner Taster sind überdacht und optimiert für die regelmäßig genutzten Bedienungen der Maschine.

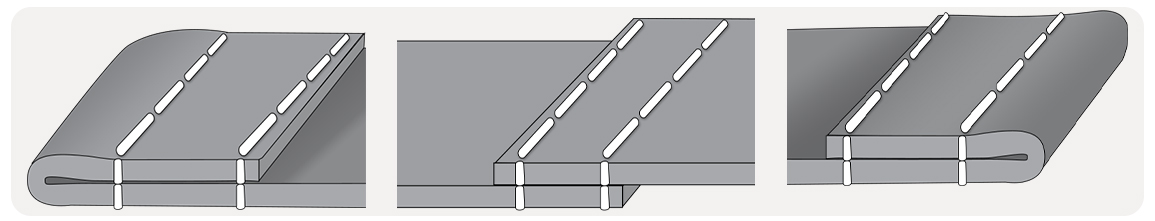

VERARBEITUNGEN

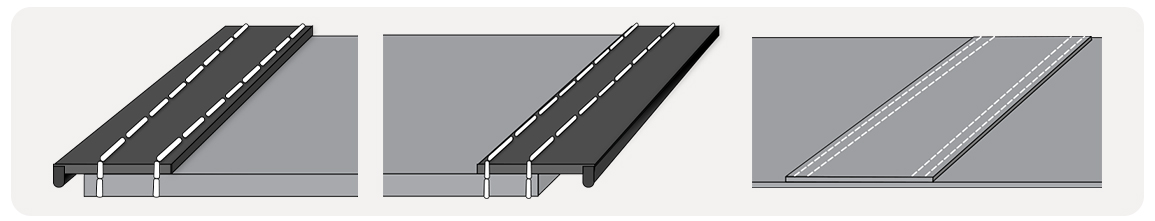

Standard (Umlage Links / Überlappung / Umlage Rechts)

weitere Verarbeitungen wie z.B. das Aufnähen von Reißverschlüssen oder von Verstärkungsstreifen (Scheuerstreifen) ist auch über den Einsatz von speziellen Führungsapparaten möglich.

VARIANTEN

Die Sewsy 4.0 ist in verschiedenen Ausführungen verfügbar.

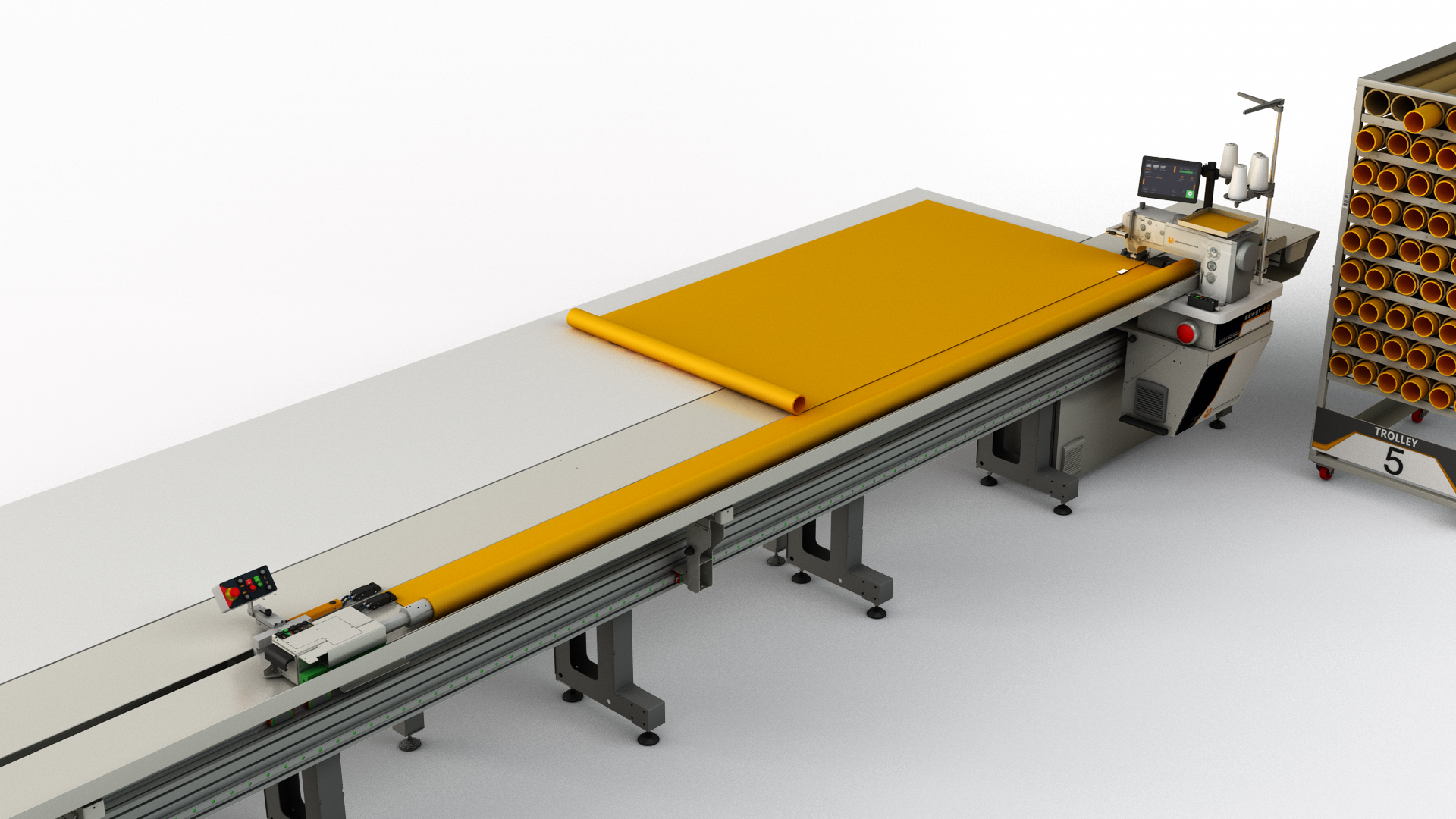

  • 4.0 - Workflow

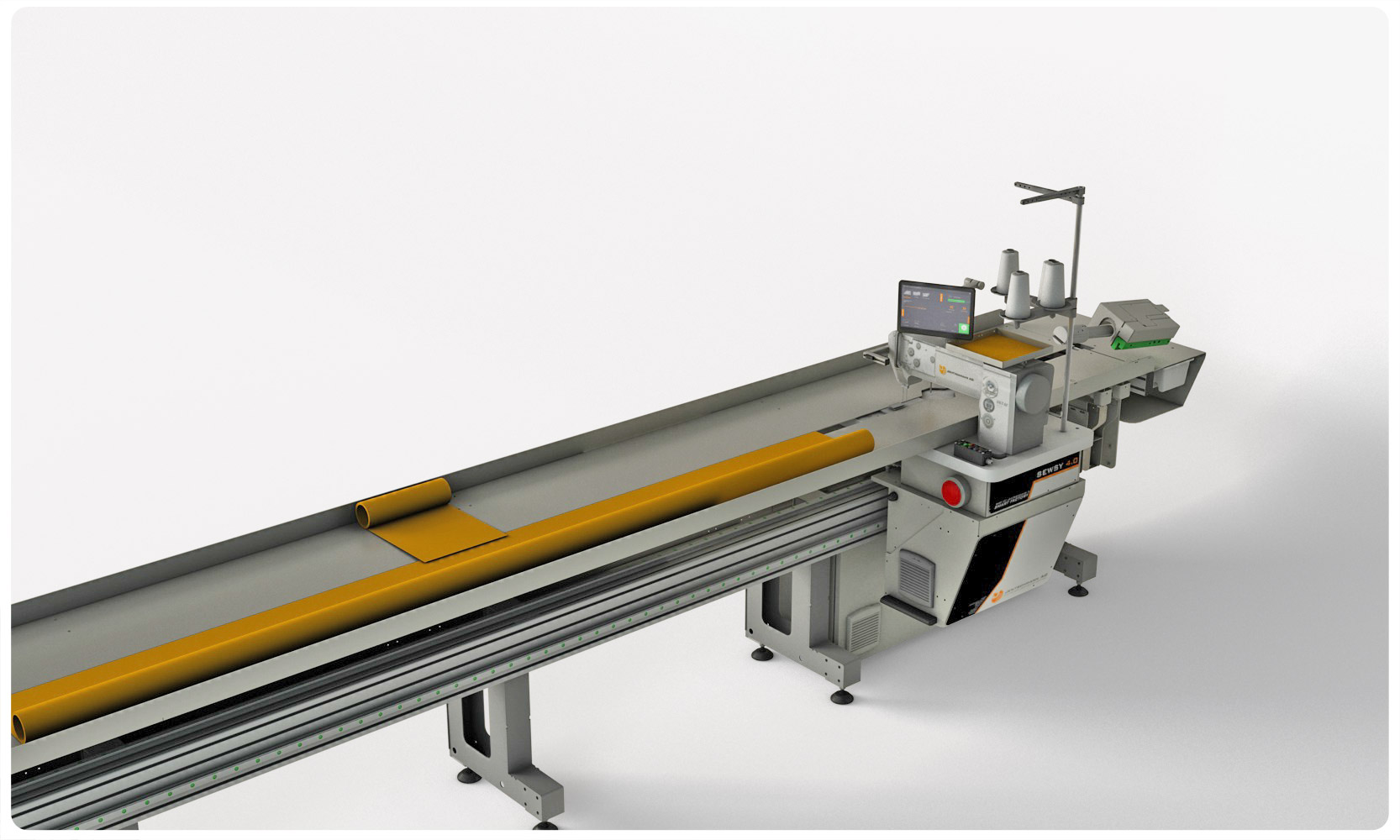

    Wird mit der Zuschneidmaschine ScreenCut / AcrylCut zusammen mit dem Material-Handling-System MHS zugeschnitten, so kommen die Tücher in den meisten Fällen quer-gewickelt in Stoffwagen gelagert zur Maschine. Zum Verarbeiten dieser Tücher erhält die Sewsy einen zusätzlichen Beistelltisch.

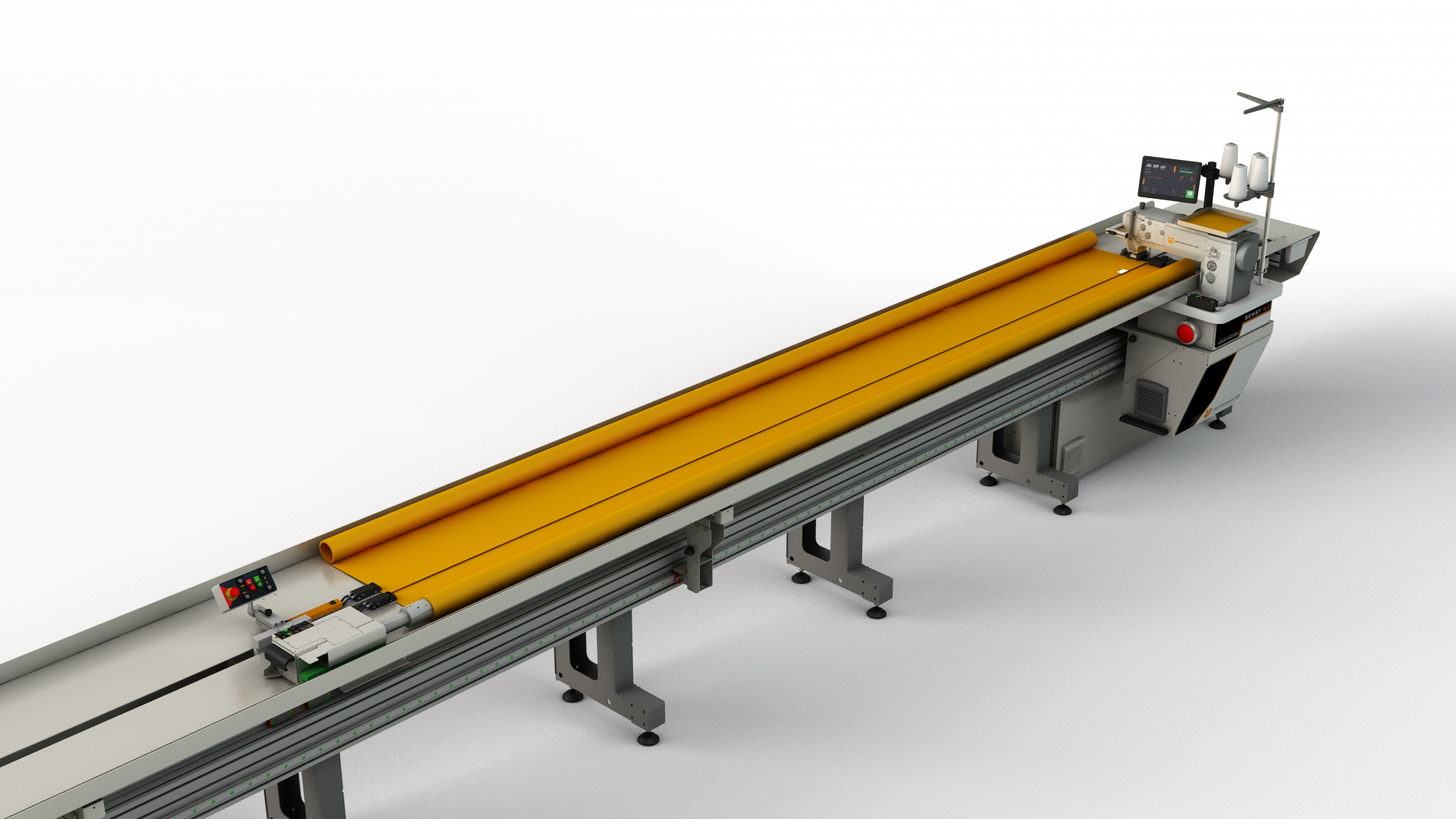

  • Aufwickelvorrichtung Innen

    Die Sewsy kann mit einer Aufwickelvorrichtung auf der Nähkopfseite ausgestattet werden.

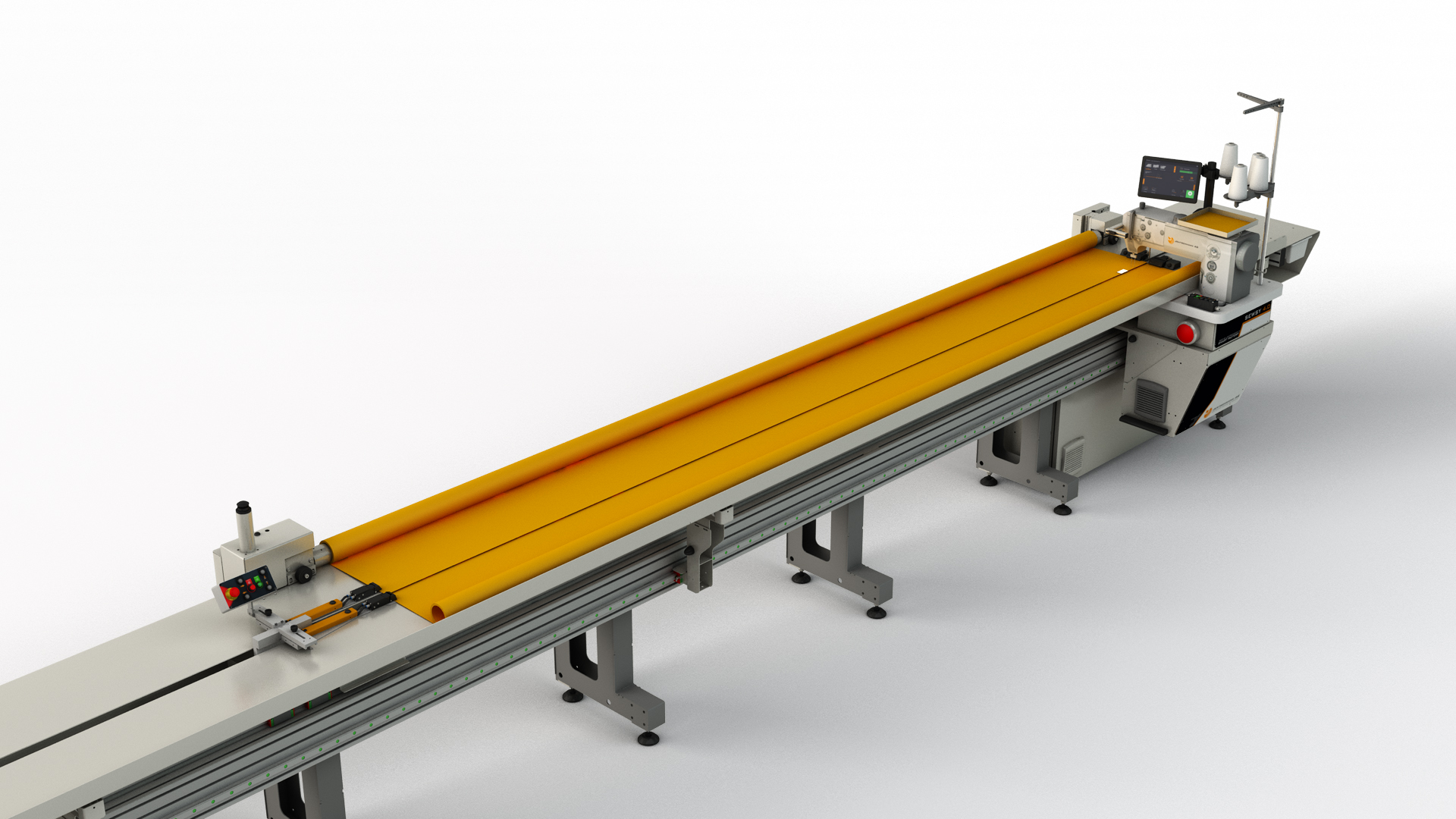

  • Aufwickelvorrichtung Außen

    Die Sewsy kann mit einer Aufwickelvorrichtung entgegen der Nähkopfseite ausgestattet werden.

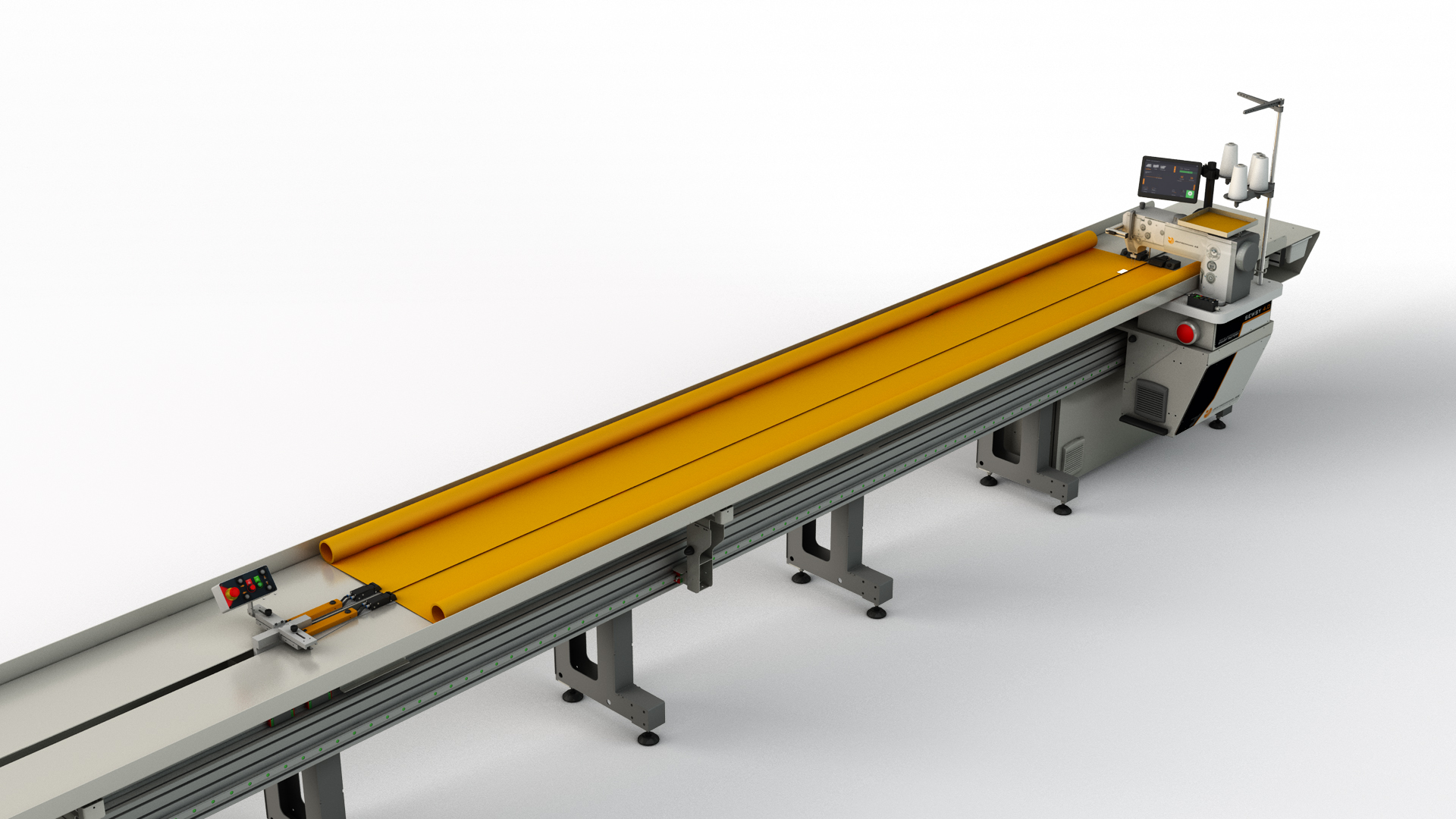

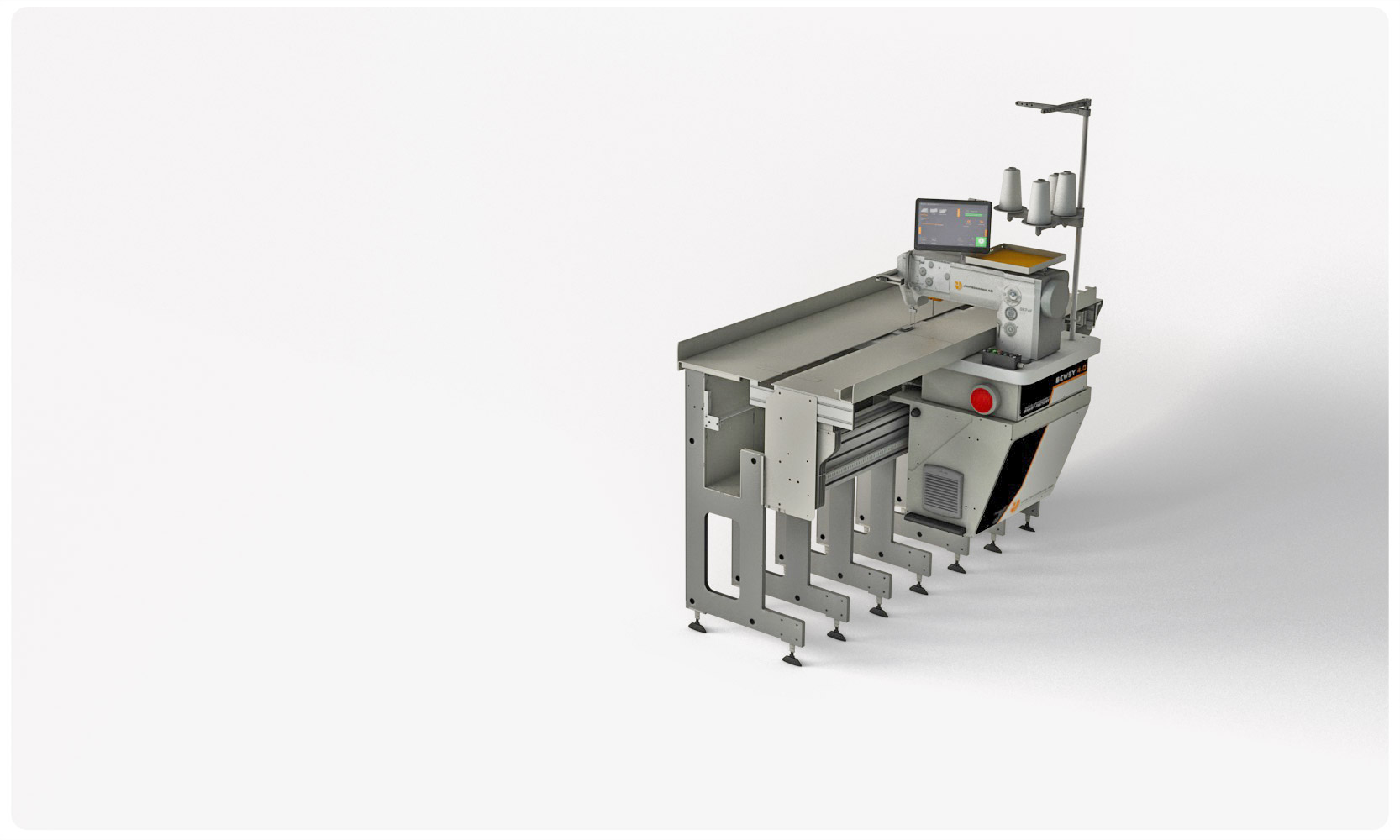

  • Basic

    Die Basis-Ausführung besitzt keine Aufwickelvorrichtung.

TECHNISCHE DATEN

Die Daten können je nach Ausführung abweichen.



  • Arbeitsbereich
     Nahtlängen:  Maschinenlänge (ML):
     5.000mm 6.420mm
     6.000mm 7.620mm
    7.000mm 8.820mm
    8.000mm 10.020mm
    9.000mm 11.220mm
    10.000mm 12.420mm
  • Technische Daten

    Nähkopf: Dürkopp Adler 867
    Standard Nadelabstand: 16mm
    Stichlänge:
    5,5mm
    Arbeitsgeschwindigkeit:
     durchschnittlich bei ca. 14m/min (abhängig vom Material und Fadentyp)
    Nähgeschwindigkeit:
     stufenlos einstellbar von 100U/min bis 3.000U/min bei gleichbleibender Stichlänge

  • Gewebearten

    Geeignet zur Verarbeitung von typischen Textilien für den außenliegenden Sonnenschutz wie z.B.: Acryl- und Polyestergewebe

  • Abmessungen und Gewicht

    Höhe: 1.694mm (Arbeitshöhe 900mm)
    Länge: variabel (ML)
    Tiefe: 959mm

    Gewicht: 650kg bis 1.060kg (abhängig von der Ausstattung)

  • Anschluss

    Elektrische Leistung: 400V / 50Hz, 3 Phasen, 16A
    Pneumatik: Ø 8mm, stabile 6bar, trocken, Öl frei (Klasse 0), 50l/min
    Netzwerkanschluss: LAN (100/1000 Mbit)
