KESA 4.0

HOCHLEISTUNGS-NÄHANLAGE

Die komplett neu konzipierte Kesa 4.0 zeichnet sich durch zahlreiche neue smarte Funktionen aus, mit denen die Verarbeitung eines technischen Textils, wie z.B. eines Markisentuchs oder Banners, vereinfacht und effizienter wird. Dabei werden hauptsächlich typische Randbearbeitungen durchgeführt, wie z.B. das Anbringen eines Kedersaums oder Hohlsaums, das Aufbringen von Klett- und Flauschbändern, Flachkedern oder von diversen anderen Kedern.


Jetzt noch

Smarter

PROZESSDATEN

IN

ECHTZEIT


Jetzt noch

Smarter

PROZESSDATEN

IN

ECHTZEIT

4.0 FUNKTIONEN

Die neue leistungsstarke Steuerungsgeneration erlaubt es eine große Menge an Prozessdaten in Echtzeit aufzunehmen und in das Jentschmann MES System NODE zurückzuspielen.

MODERNES HMI

Die Maschine verfügt nun über ein 10" Touch Display mit einer Auflösung von 1920 x 1200 in einem hoch modernen UI Design.

VERSTELLBARES DISPLAY

Die Position und Winkel des Touch Displays kann auf die Größe der Bedienperson eingestellt werden.

Smarte Features, die das Arbeiten effizienter machen.

RESTFADENWÄCHTER

Die Länge des Restfadens der Spulen wird durch einen digitalen Stichzähler als Annäherung ermittelt. Die Prozessfreigabe ist von der Klammerposition abhängig.

NAHTPROGRAMME

Es ist nun möglich unterschiedliche Nahtabläufe in verschiedenen Programmen zu speichern. So können unterschiedliche Start- und Endpositionen mit unterschiedlichen Riegelstichen definiert werden.

ETIKETTPOSITION

Sollen Etiketten in einer definierten Position der Seitenumlage eingenäht werden, so kann nun die Maschine nach Erreichen dieser Position automatisch stoppen.

VERARBEITUNGEN

TEXTILER SONNENSCHUTZ

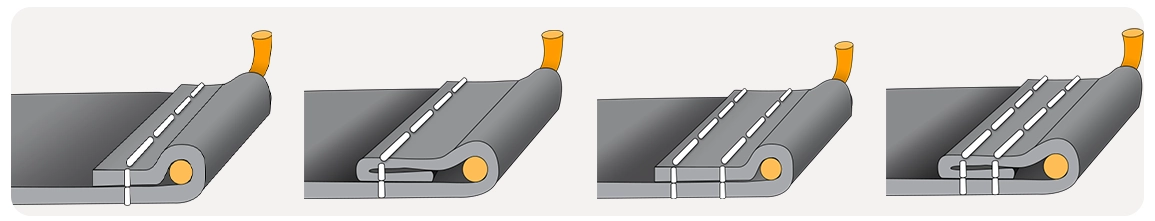

standardmäßig Randbearbeitungen für die Produktion von Markisen:
Umlage mit 1-Nadel / Saum mit Einschlag mit 1-Nadel / Umlage mit 2-Nadel / Saum mit Einschlag mit 2-Nadel

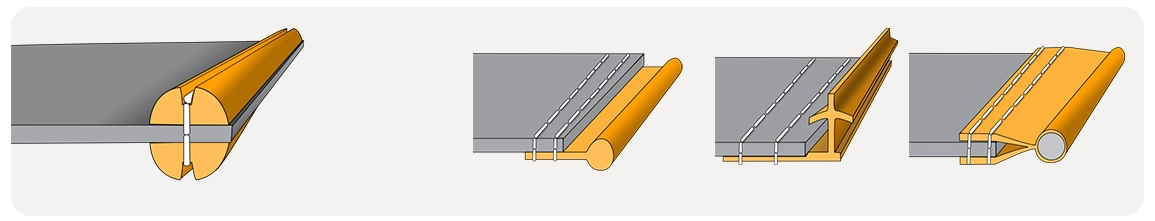

weitere Verarbeitungen sind ebenfalls mittels speziellen Führungsapparaten möglich wie z.B.:
NonVi Twin S / Fahnenkeder mit 1-Fahne / Steckkeder / Fahnenkeder mit 2-Fahnen

DIGITALDRUCK

typische Randbearbeitungen für die Produktion von Bannern und Fahnen:
Hohlsaum / NonVi Twin S / Fahnenkeder mit 2-Fahnen

weitere typische Randbearbeitungen für die Produktion von Bannern und Fahnen:
Velcroband (Klett- und Flauschband) / Flachkeder

DIE NEUESTE INNOVATION

NonVi Twin S

Die unsichtbare und innovative Kedernaht!
Der NonVi Twin besteht aus zwei Halbkedern mit Nut. Das Gewebe wird zwischen die Kederhälften geführt, vernäht und kraftschlüssig miteinander verbunden.

Der NonVi hat auf der R+T 2021 den Goldpreis in der Kategorie "Textiler Sonnenschutz" gewonnen.

AUSSTATTUNG

Die Kesa 4.0 kann mit verschiedenen optionalen Ausstattungen konfiguriert werden.

VOLANTSCHNEIDER

ROTATIONSMESSER

VOLANTSCHNEIDER

ULTRASCHALL

AUFWICKLER

KEDER-ROLLEN-HALTER

KEDERROLLENHALTER

Hilft dem Bediener bei der Auswahl und Abwickeln von unterschiedlichen Kedern.

AUFWICKLER BEWEGLICH

Die elektronische Aufwickelunterstützung hilft den Stoff aufzuwickeln und die obere Kante des Stoffes für den nächsten Arbeitsgang vorzubereiten.

AUFWICKLER FEST

Die elektronische Aufwickelunterstützung hilft den Stoff aufzuwickeln und die obere Kante des Stoffes für den nächsten Arbeitsgang vorzubereiten.

VOLANTSCHNEIDER

An der Platform des fahrbaren Nähkopfes kann ein Volantschneider als Rotationsmesser oder als Ultraschallmesser montiert werden.

AUTOMATISCHER TRANSPORT

Mit der Anbindung an ein automatisches Transportsystem wird das fertige Markisentuch seitlich wegtransportiert.

KONFEKTIONSTISCH

Der Konfektionstisch kann auch als Luftkissentisch ausgeführt werden.

TECHNISCHE DATEN

Die Daten können je nach Ausführung abweichen.



  • Arbeitsbereich
     Nahtlängen:  Maschinenlänge (ML):
     5.000mm 6.420mm
     6.000mm 7.620mm
    7.000mm 8.820mm
    8.000mm 10.020mm
    9.000mm 11.220mm
    10.000mm 12.420mm
  • Technische Daten

    Nähkopf: Dürkopp Adler 867
    Stichlänge:     5,5mm
    Arbeitsgeschwindigkeit:     durchschnittlich bei ca. 14m/min (abhängig vom Material und Fadentyp)
    Nähgeschwindigkeit:     einstellbar von 100U/min bis 3.000U/min bei gleichbleibender Stichlänge

  • Gewebearten

    Geeignet zur Verarbeitung von technischen Textilien z.B. für den außenliegenden Sonnenschutz oder den Digitaldruck-Bereich

  • Abmessungen und Gewicht

    Höhe: 1.694mm (Arbeitshöhe 900mm)
    Länge: variabel (ML)
    Tiefe: 959mm

    Gewicht: 650kg bis 1.060kg (abhängig von der Ausstattung)

  • Anschluss

    Elektrische Leistung: 400V / 50Hz, 3 Phasen, 16A
    Pneumatik: Ø 8mm, stabile 6bar, trocken, Öl frei (Klasse 0), 50l/min
    Netzwerkanschluss: LAN (100/1000 Mbit)
