Laser
BandZuschnitt

LaserCut PRO



Neue Technologie

Geeignet für jedes Aufzugsband

LASER

CUT

LASER

CUT

Die Jentschmann AG und die RCM arbeiten ständig daran, effizientere Maschinen zu entwickeln.

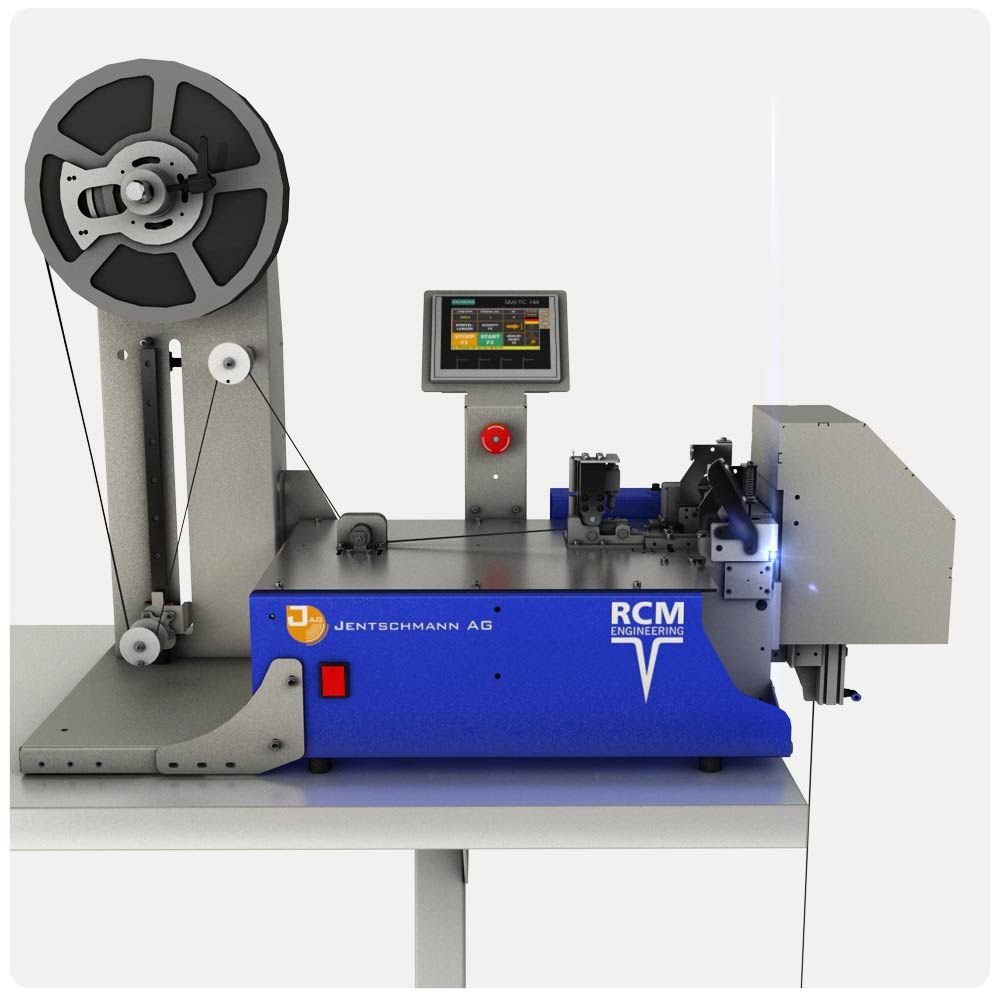

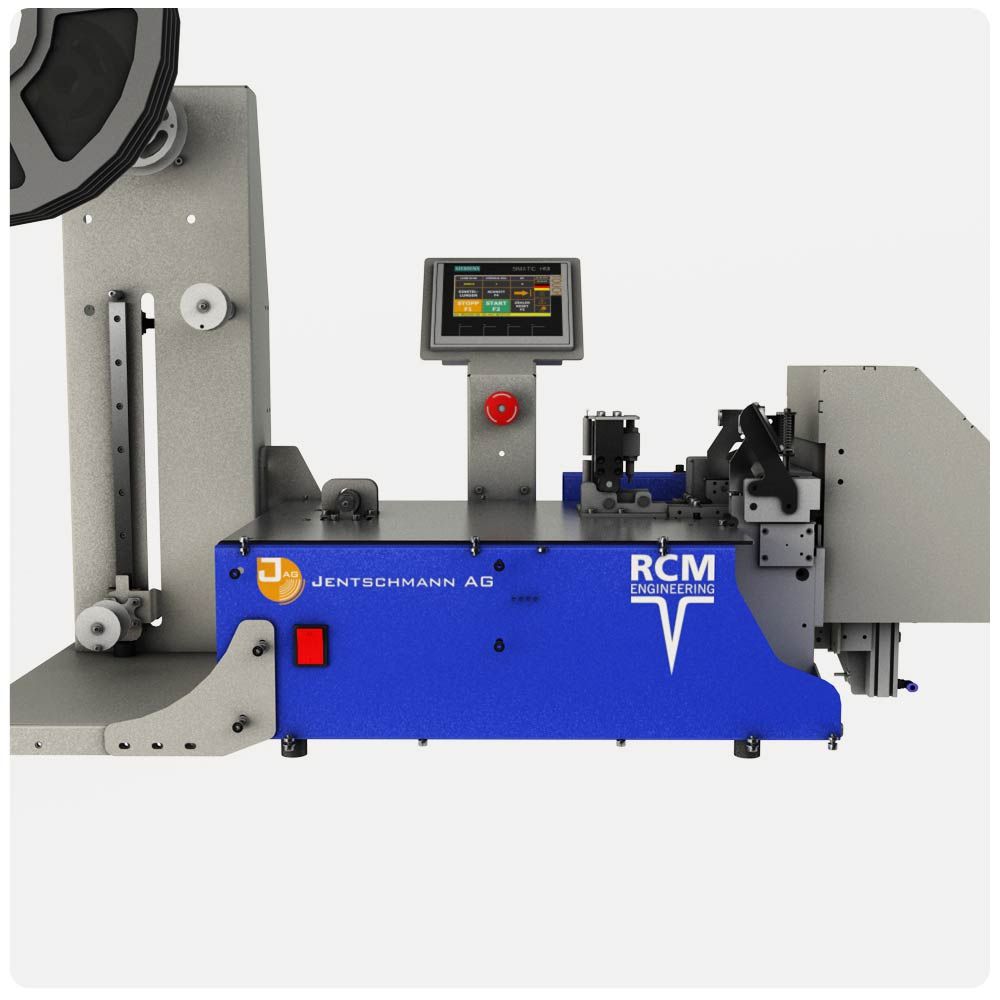

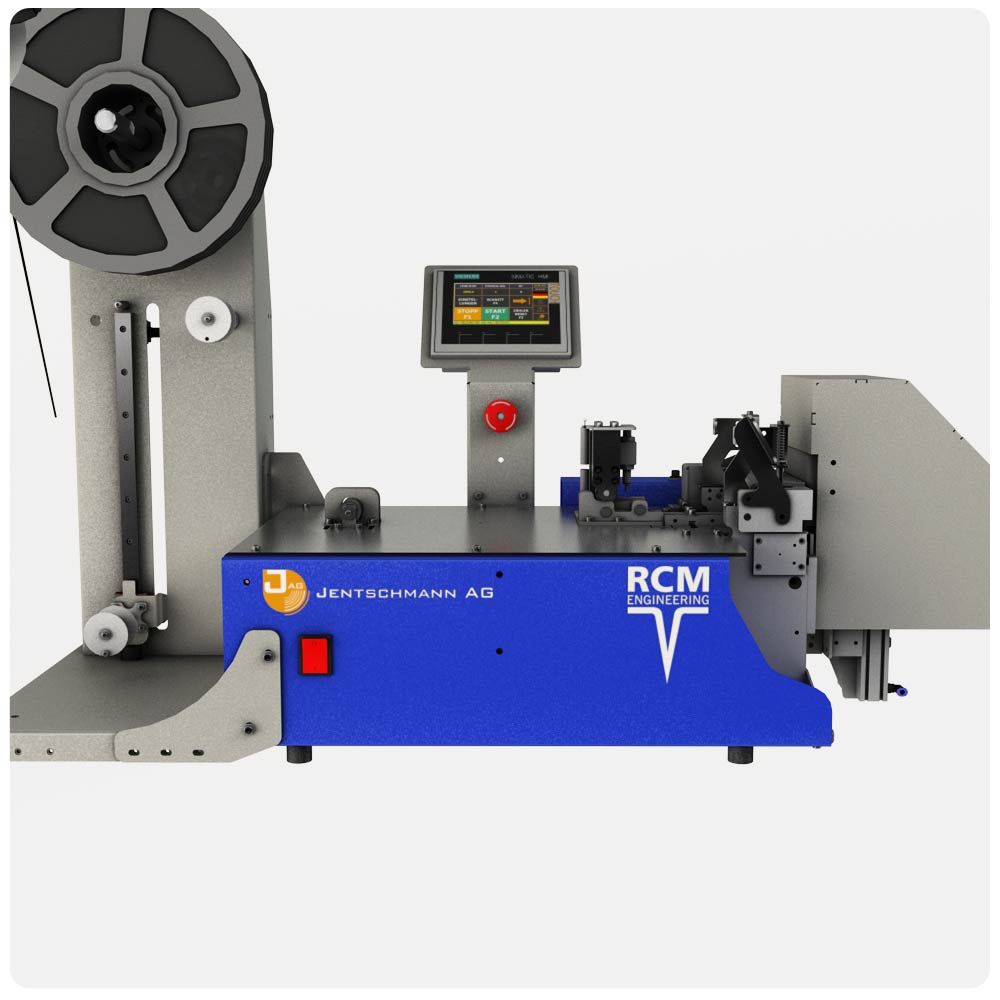

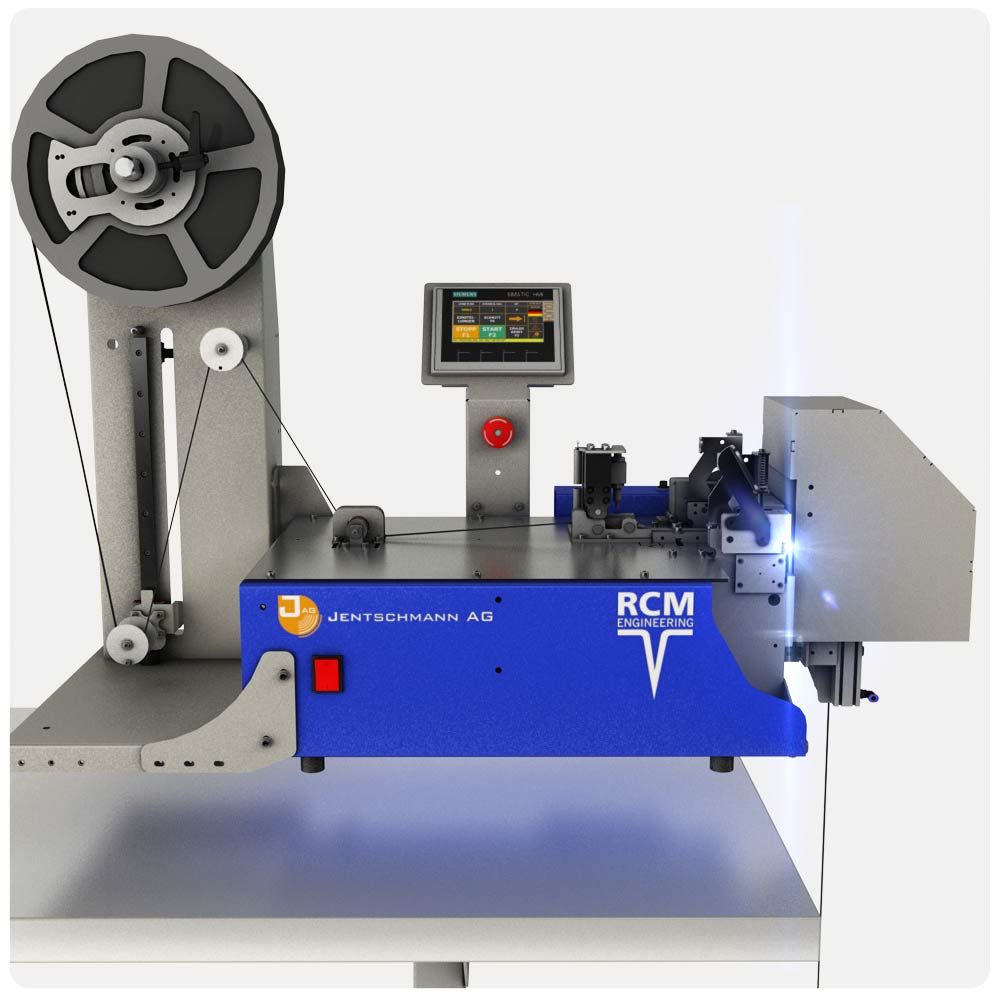

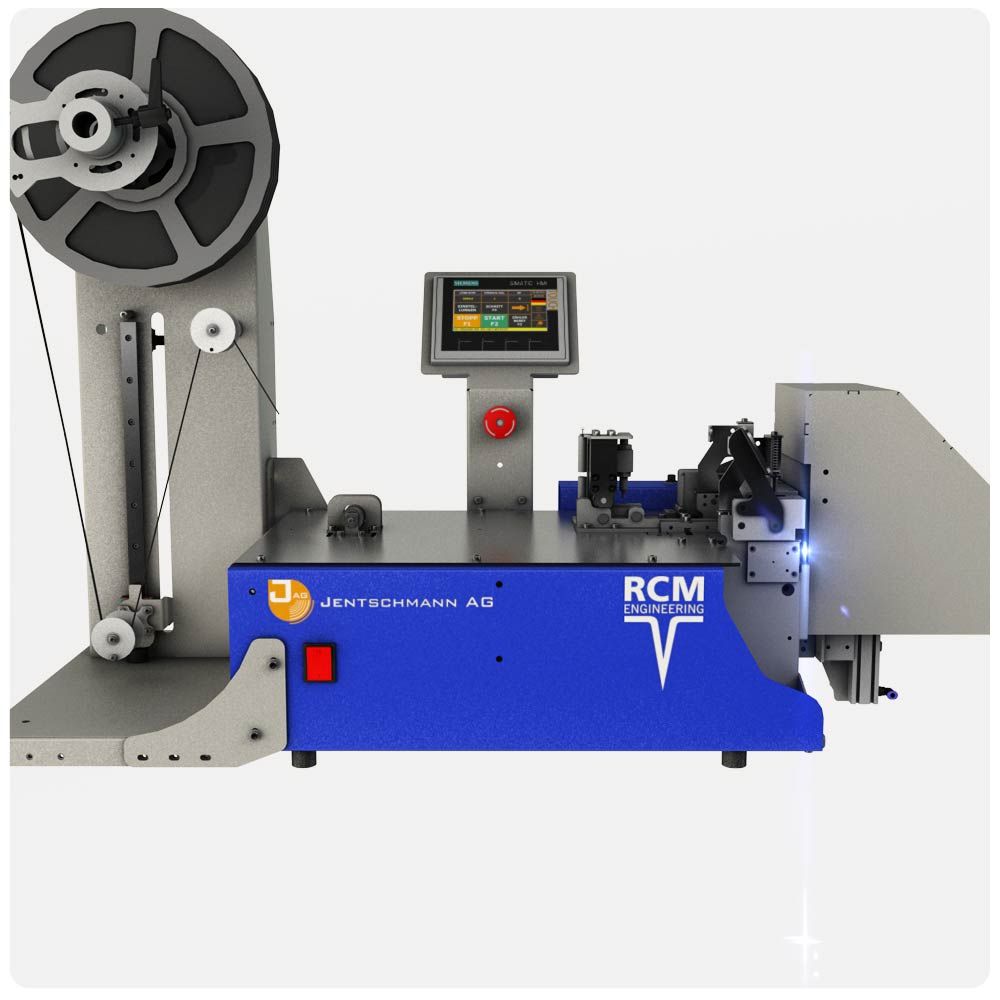

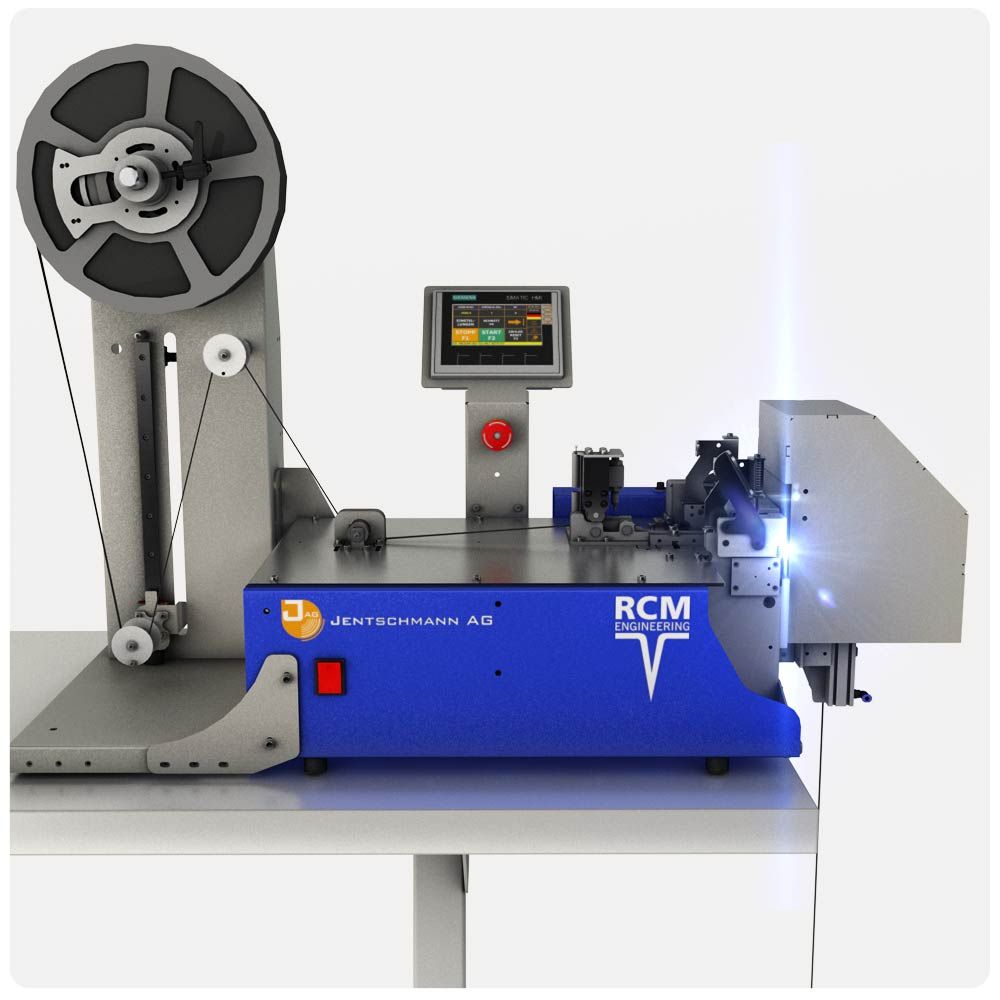

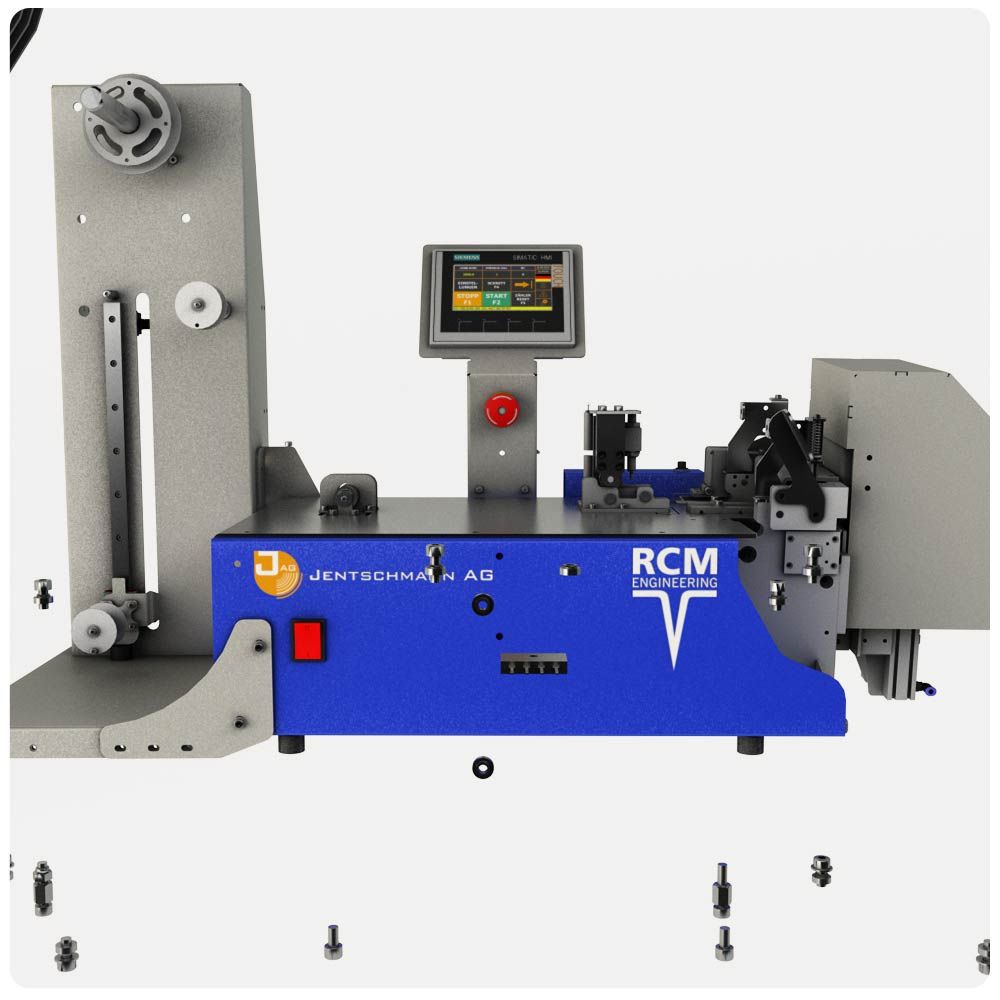

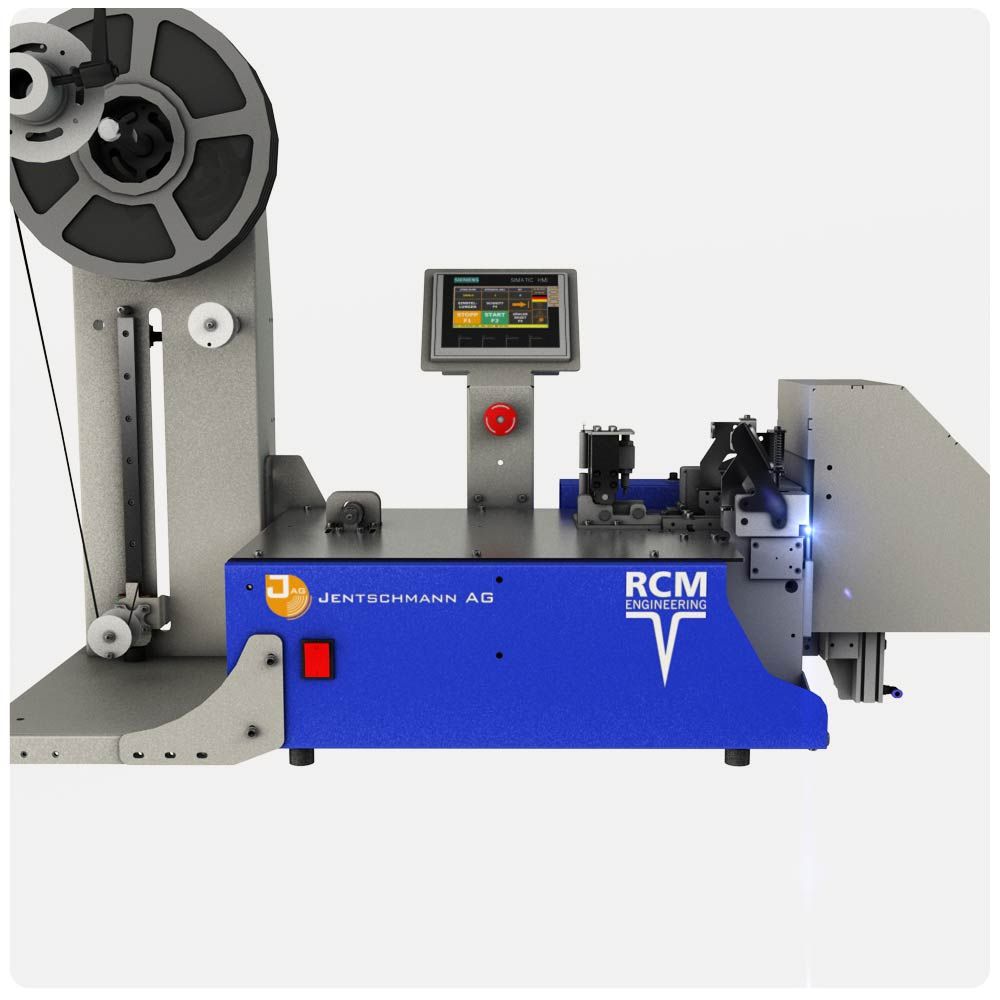

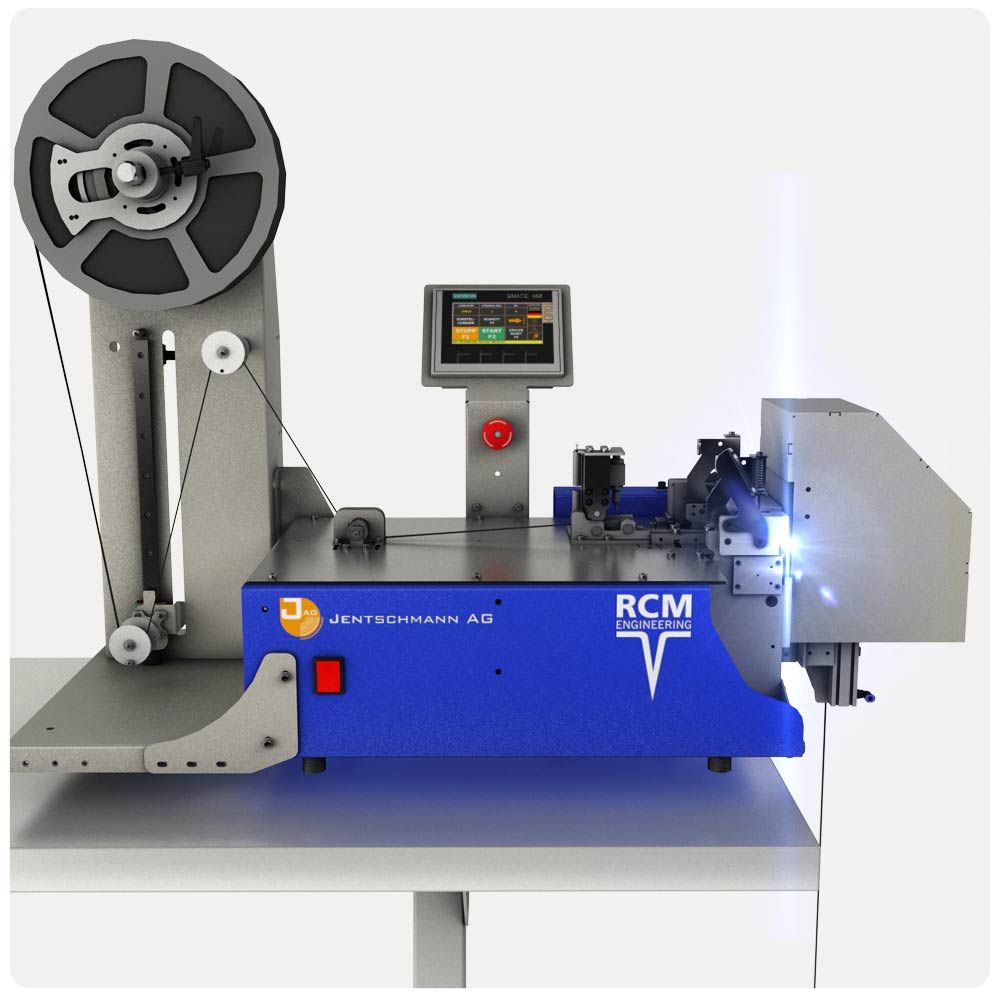

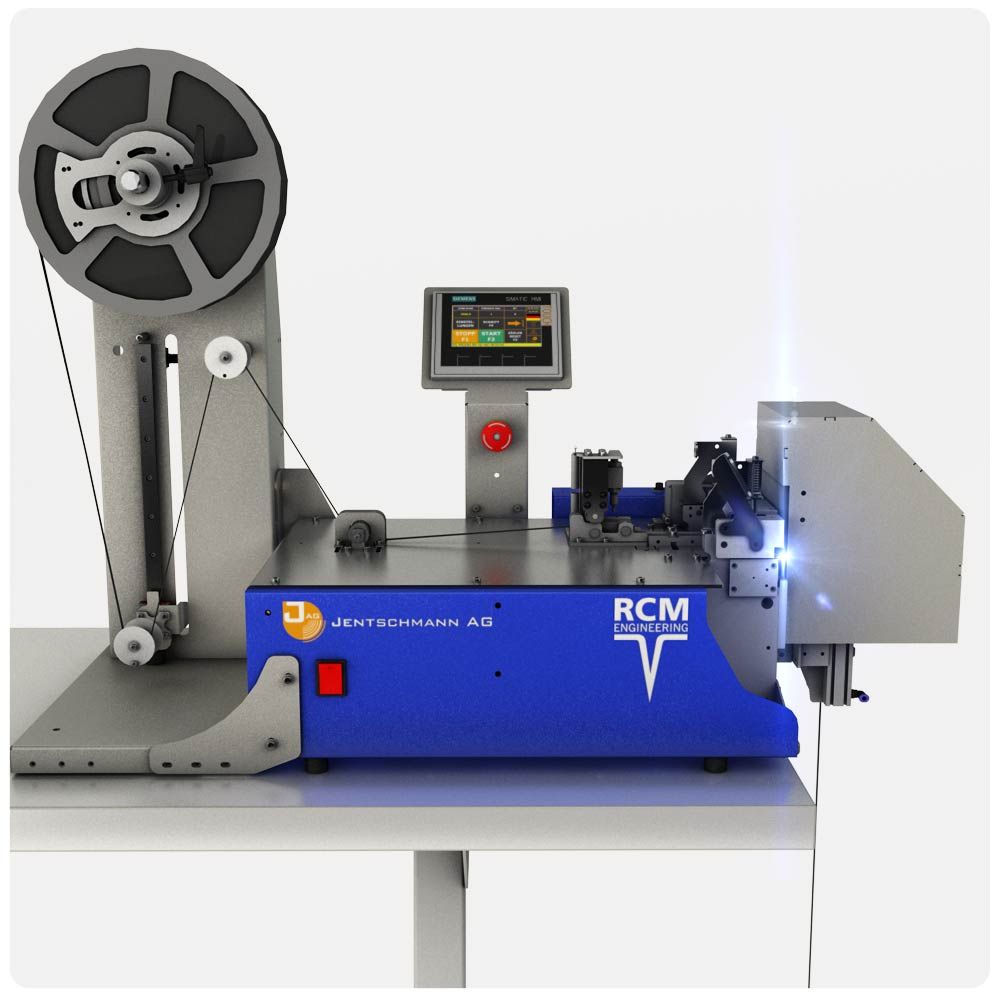

Die LaserCut Pro ist die neueste Innovation im Bereich des Zuschnitts von Aufzugsbändern. Auch hier führen qualitativ hochwertige Komponenten, sowie jahrelange Erfahrung zu ausserordentlich guten Ergebnissen.

Lassen Sie sich von uns einen Einblick in die zukunftsweisende Art des Bandzuschnitts geben.

So schön kann Schneiden sein

JULIUS KOCH WEBTEX

HUBER TEXBAND®

Die LaserCut Pro wurde speziell für die Verarbeitung des Webtex Bandes von Julius Koch sowie des Texbandes der Huber Bandfabrik entwickelt. Hierdurch können auf nur einer Maschine beide Bänder schnell und in konstant guter Qualität verarbeitet werden.

DIE TECHNOLOGIE DAHINTER

LASER SCHNITT MIT RCM MARKIERUNG-SYSTEM

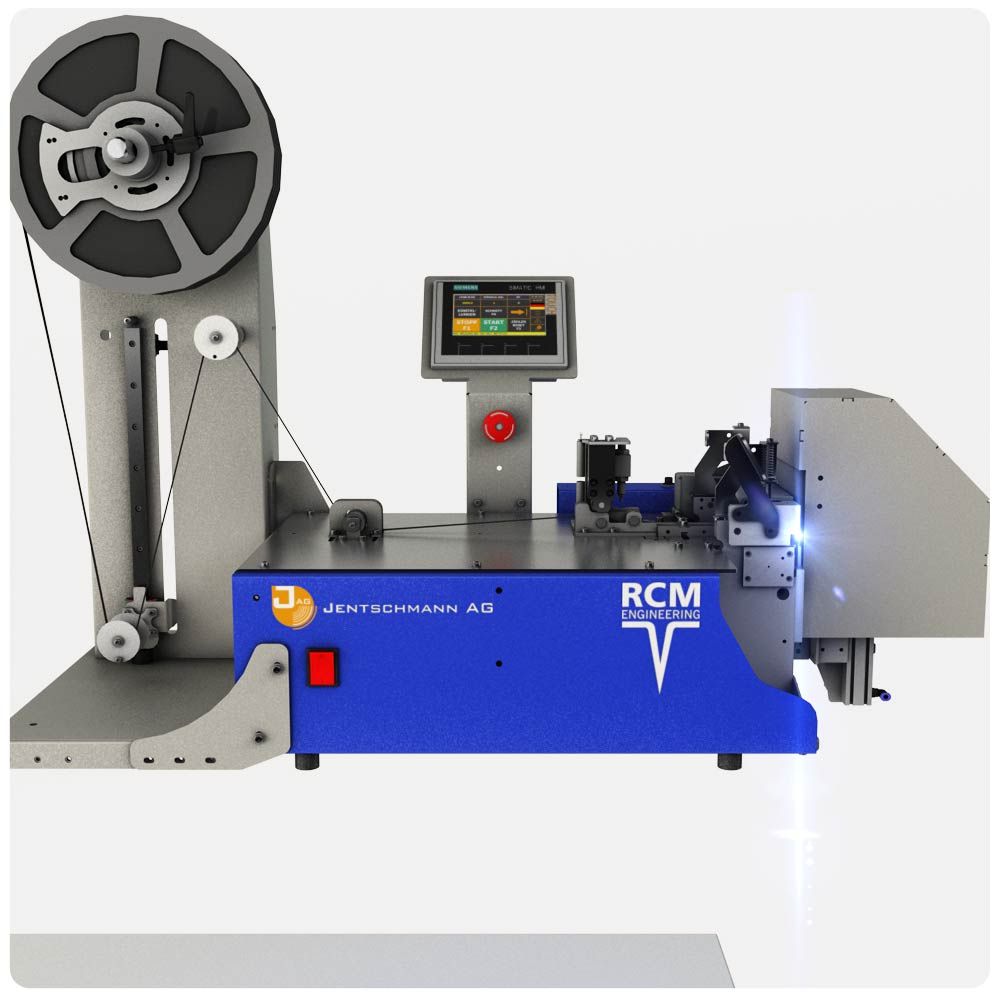

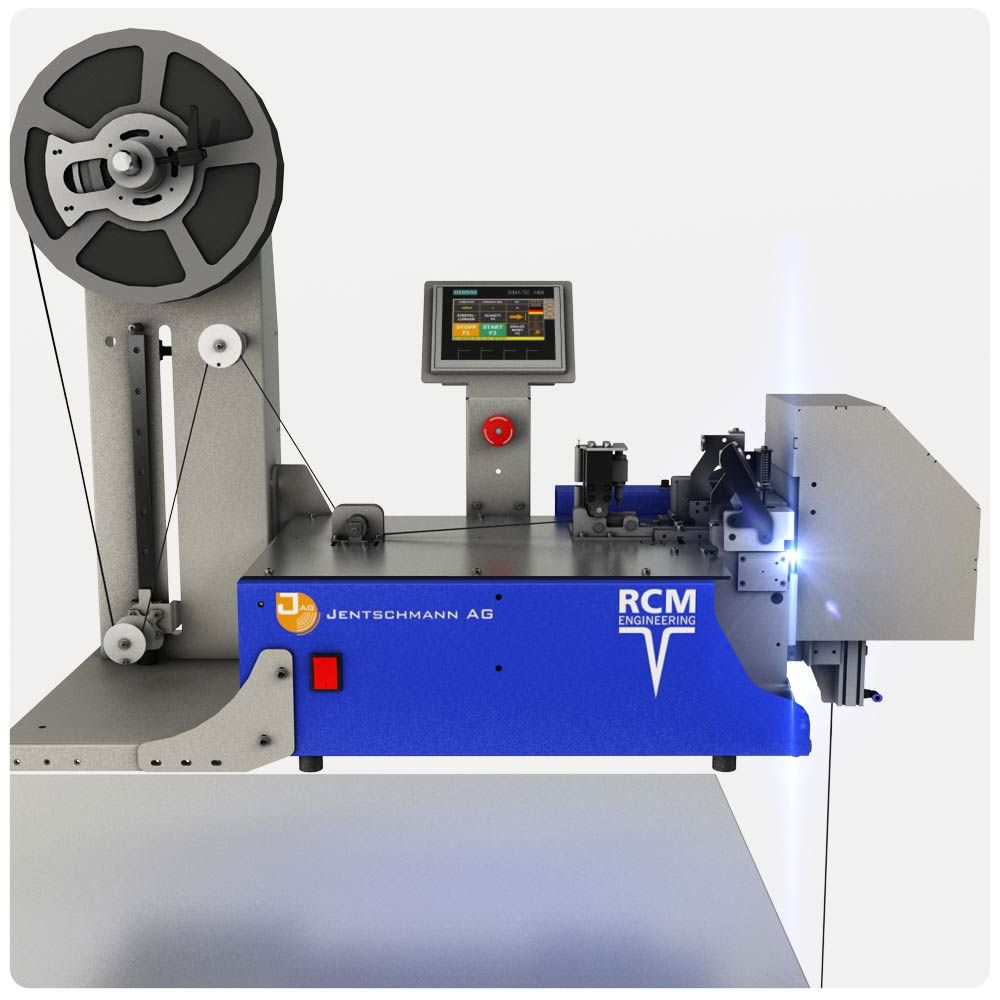

Durch den Laser-Schnitt werden die Kanten des Bandes versiegelt und sind somit besser gegen das Ausreissen geschützt. Beide Enden werden für den nachfolgenden Nähprozess mit einer Falzprägung markiert. Diese Markierung kann zwischen 15 und 30 mm vom Bandende bzw. Bandanfang eingestellt werden. Durch die leichte Markierung im Band, kann die Längengenauigkeit von Faltung zu Faltung, auch von weniger geübtem Personal, sehr genau eingehalten werden.

DOPPELT HÄLT BESSER

Der Bandtransport erfolgt über zwei synchron angetriebene Transportwalzen (oben und unten) mit Doppelantrieb.

Die Filmspule wird über einen Motor beim Abziehen des Bandes angetrieben. Die Geschwindigkeit wird über einen Laser-Distanz-Sensor geregelt. Der Laufrollentänzer mit Sensorsteuerung sorgt für spannungsfreien Bandabzug. Bei einer Bandlänge von 2m können pro Stunde 350 Bänder geschnitten werden.

BANDDICKENKONTROLLE

Das Band wird während des Transports über einen Spezialsensor auf Dickenunterschiede (Genauigkeit 0.01 mm) kontrolliert, sodass keine Bänder mit einer Nahtverbindung in die Weiterverarbeitung gelangen können.

Sobald diese verdickte Stelle (z.B. durch ein zusammengebähtes Band) erkannt wird, stoppt die LaserCut den Bandtransport.

EINFACHES HANDLING

Damit die geschnittenen Aufzugsbänder nicht zu Boden fallen, ist ein Stapler angebaut. In diesem Stapler können bis zu 30 geschnittene Bänder festgeklemmt und durch Knopfdruck entnommen werden.

Deshalb ist die LaserCut

die richtige Lösung für Sie

  • Verarbeitung sowohl von Webtex (Julius Koch) als auch TEXBAND® (Huber Bandfabrik) möglich.
  • Laser-Schnitt für versiegelte Kanten.
  • RCM Markierung-System - Knickmarkierung zum einfachen Erkennen des Schlaufenknickpunktes.
  • Stapler zum Festklemmen der bereits geschnittenen Bänder.
  • Bandabzug über angetriebene Filmspule mit Tänzer-Steuerung.
  • Bandvorschubgeschwindigkeiten bis zu 30 Meter pro Minute.
  • Integriertes Bandfehler-Kontrollsystem.
  • Bänder mit 6, 8 und 10 mm Breite verarbeitbar.
  • Stücklänge und Anzahl auf dem Display einstellbar oder via Barcode-Scanner/ Netzwerk einzuspielen.
  • Etikettendrucker zum Ausdrucken der gewünschten Auftragsdaten.
  • Geringer Platzbedarf.
  • Einfache und intuitive Handhabung.
  • Hochwertige Komponenten und Verarbeitung der Maschine.
  • Schneller und qualitativ sehr guter Output der geschnittenen Bänder.

Varianten

Die LaserCut ist in zwei verschiedenen Ausführungen erhältlich.

  • LaserCut Eco

    Die LaserCut Eco ist die Basismaschine und ist für kleine und mittlere Produktionsleistungen geeignet.

    Zur Basisausstattung gehören:

    • RCM Markierung-System
    • Laserschnitt für versiegelte Kanten
    • Angetriebene Transportwalze unten
    • Starre Filmspulenhalterung
    • Länge und Anzahl frei einstellbar
  • LaserCut Pro

    Die LaserCut Pro ist die vollausgestattete Maschine und ist für grössere Produktionsleistungen geeignet.

    Neben der Basisausstattung gehören folgende zusätzlichen Ausstattungsmerkmale zur LaserCut Pro:

    • Laufrollentänzer mit Sensorsteuerung für spannungsfreien Bandabzug
    • Geschwindigkeitsregelung mit Laser-Distanz-Sensor
    • Angetriebene Filmspulen-Welle
    • Band-Fehlerkontrolle
    • Stapler zum Klemmen der geschnittenen Bänder

Technische Daten

Die Daten können je nach Ausführung abweichen.



  • Arbeitsgeschwindigkeit

    bis zu 350 Stück à 2m pro Stunde

  • Verarbeitbare Gewebearten

    Webtex von Julius Koch
    TEXBAND® der Huber Bandfabrik

  • Anschlüsse

    Elektrik: 230V / 60Hz
    Pneumatik: stabile 6 bar, trocken, ölfrei, 100l/min (Klasse 0)

  • Abmessungen und Gewicht

    Höhe: 625mm
    Länge: 850mm
    Breite: 435mm

    Gewicht: ca. 30 kg
